CAD如何画六角螺母平面图
来源：互联网
2023-03-17 23:55:30 版权归原作者所有，如有侵权，请联系我们
在机械行业，螺母是必不可少的零件，所以螺母你一定要绘画。
工具/原料
- 电脑
- CAD软件
方法/步骤

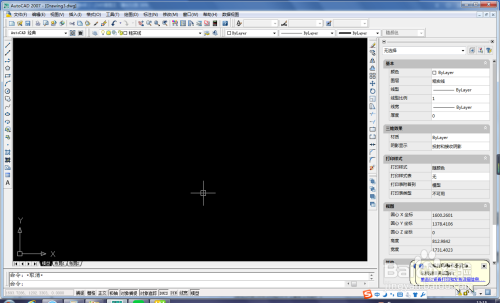

打开CAD，新建一个空白文件。

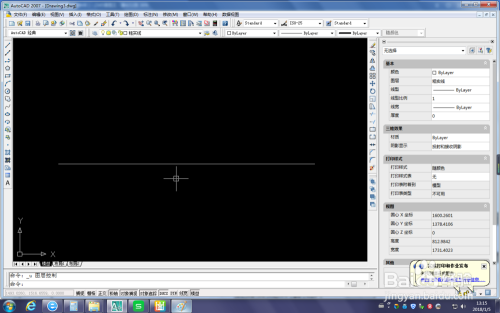

画一条中心线

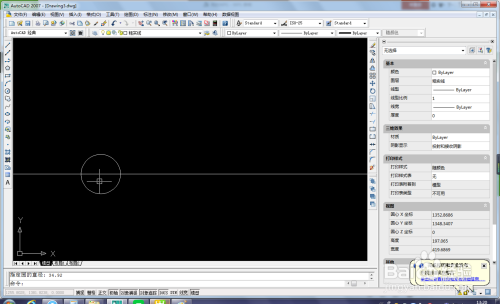

画一个圆，直径ø34.92

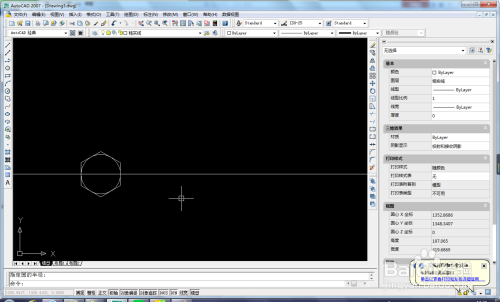

画一个外切于圆的六边形
在旁边画一条长度34.92的线段，并平移一份，平移距离为10.41
从六边形上画出两条辅助线
从34.92线段的中点处画一条75°角的线段，长度无所谓。
修剪多余的线段
按下图使用镜像命令，然后画圆弧
使用镜像命令，按下图方式镜像，然后修剪、删除多余的线段，并画一条直线将两边连接起来。

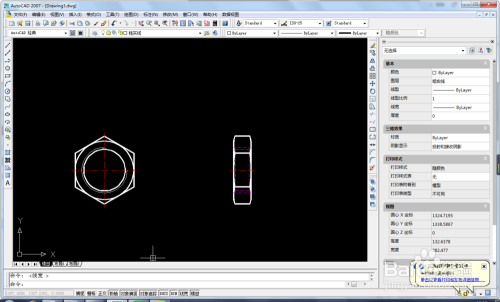

再镜像，以中心线为镜像线。这样六角螺母的侧面就画好了。如下图。

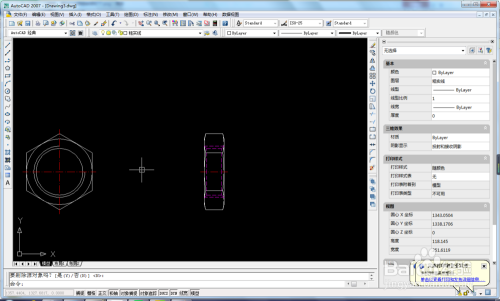

画上螺纹，并将中心线修剪，就有了下图中的效果。
螺纹尺寸可以查螺纹表。笔者是瞎画的。
