CAD如何绘制平面锥螺纹
来源：互联网
2023-03-17 23:55:31 版权归原作者所有，如有侵权，请联系我们
螺纹管接头中有一种锥螺纹接头，那么在设计螺纹管接头的时候怎么去画锥螺纹呢？请往下看，笔者以美制12#锥螺纹为例，仔细的画给你看。
工具/原料
- 电脑
- CAD软件
方法/步骤
打开CAD，新建一个空白文件
用直线命令画一条中心线，长度无所谓
按下图画一条辅助线
将辅助线向右偏移20mm。
因为12#美制锥螺纹有效螺纹长度为19.05MIN，所以，为了能画一个完整的锥螺纹，笔者延长了螺纹杆长为20。
按下图所示，
将左边的线段向左偏移2mm，
将右边的线段向右偏移2mm

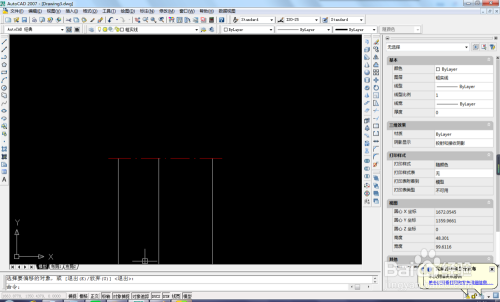

按下图所示，修剪线段
按下图所示，删除两条线段，这样，大体的画图环境就好了,可以真正开始画螺纹了。
将左端的线段向右偏移8.611mm。
因为查螺纹手册，12#外锥螺纹基准面距端面距离8.611mm。
以刚刚偏移的线段与中心线的交点为起点，向上画一条线段，长26.568mm。
因为查螺纹手册，12#外锥螺纹基准面上的螺纹大径为ø26.568mm。
按下图所示，以最左端的辅助线与中心线的交点为起点，向上画一条长22.35mm的线段。

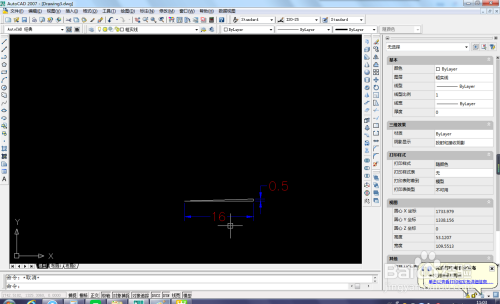

画一个下图一样的三角形，然后取其斜线。
1、画一条长16mm的横向直线。
2、以直线最后一点为起点，向上画0.5mm线段。
3、连接成三角形
这样 画成的斜线的锥度就是1:16。
将斜线放在28.568的中点处

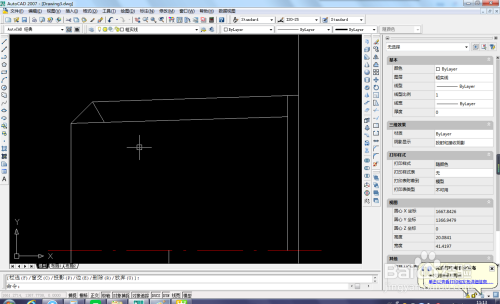

以左端22.35线段的中点为起点画一条45°斜线
按下图所示，在最右端画一条辅助线
将最左端的辅助线按下图所示，向右偏移19.05mm，这是美标12#外锥螺纹的有效长度尺寸。
按下图所示，将1:16锥度的斜线复制平移到22.35线段的中点位置。
按照下图所示的最终结果，该修剪的修剪，该删除的删除。
其实画到这一步，主要标注上螺纹尺寸3/4-14NPTF就可以了，但是有的工人可能没学过读图，看不懂，那么为了迁就他们，有时候我们就得继续往下画，画的更形象一些。
按下图，画一条45°斜线
修剪
垂直于斜线镜像
重复镜像到下图所示
将最后一次镜像超出19.05的线段往左平移，如下图所示
修剪和删除，这样螺纹的一边就画好了。
整体以中心线为镜像轴线进行镜像
用直线命令，换斜线错位连接
注意事项
- 这只是笔者自己画锥螺纹的画法，不是什么标准规定，所以你也可以有别的画法
- 画锥螺纹的时候，具体尺寸要查螺纹手册
