CAD中如何填充图案
来源：互联网
2023-03-17 23:55:33 版权归原作者所有，如有侵权，请联系我们
学过机械制图的都知道，画剖面图时需要画阴影。在CAD中 画剖面图的时候可以直接用填充功能填充阴影。
工具/原料
- 电脑
- CAD软件
方法/步骤
打开CAD，新建一个空白文件。

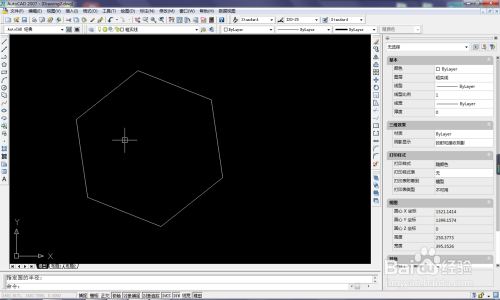

画一个六边形作为填充对象。
激活填充命令，方式有多种
第一种：执行【绘图】-【图案填充】
第二种：输入字母“H”
第三种：点击绘图工具栏在中的图案填充快捷图标。
激活填充命令之后，就进入了图案填充的参数设置界面。如下图，看到红色框选没有，下一步就是点击这个“添加拾取点”

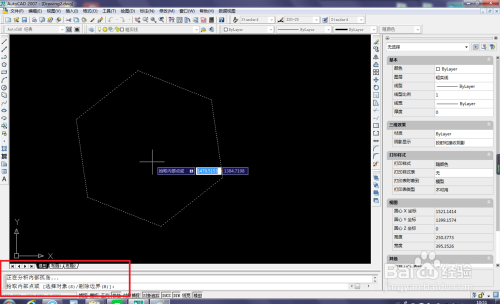

点击添加拾取点之后，就会有下图的变化，然后直接在六边形里面任意地方点击就可以了，如下图所见，然后回车。
第五步操作完毕，直接回车，就会回到图案填充参数设置界面，然后看下图红色框选，在这里选择图案，或者点击按钮，进入到图案选择界面。
进入到图案选择界面，在这选择图案比较直观。选好之后确定。
如下图，又回来了。这时候注意下图中的红色框选，要设置填充比例及角度等参数。

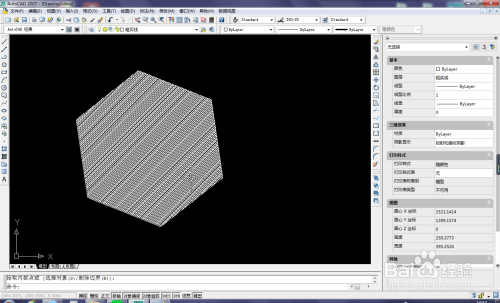

参数什么的都设置好了之后，可以点击左下角的预览，看看效果，也可以直接点击下方中间的确定按钮，然后填充操作就完成了。
注意事项
- 注意这里选择的是拾取点，它必须在一个封闭的图形内部点击。如果你用“添加选择对象”那么可以一条线一条线的去选取
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
