CAD如何在不规则区域内铺设图案
来源：互联网
2023-03-17 23:55:36 版权归原作者所有，如有侵权，请联系我们
在CAD中通常用填充来表现一些图案铺设效果，例如规则的地板、墙砖，甚至木纹和石材，但有时我们希望用铺设一些不规则的造型，如栏杆中用的铁花，墙面、地面的拼贴效果等，我们有现成的图案，要阵列拼接其实都不难，但有时区域是不规则，需要将这些图案正好修剪到跟区域边界匹配。
其实之前我们介绍过类似的功能，只是当时没有结合实际应用去讲，最近发现实际绘图用得还真不少，微信公众号中有两位朋友发过来图纸让我看看图纸是怎么做的，最后发现两张图用了相同的方法。
工具/原料
- CAD绘图软件
- 天正类插件
方法/步骤
我们下面来分析一下图纸就知道了答案了。
墙面铺设图案做法
上面我们帖了两张例图，图案绘制操作比较复杂，这里就不讲，我们就分析一下这些图案怎么铺设到指定区域内的。
先来看墙面铺设是怎么做的。
选中墙面铺设，打开特性面板（CTRl 1），可以看到这是一个图块。为了更清楚地看清楚这个图块有什么特征，我们可以将图块复制到图纸空白处，如图所示。
如果你的CAD版本比较低，你打开这张图纸可能只会看到一个夹点，如果你的图纸版本够高，比如说2012以上的，你会看到图块边界上有很多夹点，上面还有蓝色的向下的箭头形的夹点。
单击此夹点，变成了向上的箭头，此时铺设图案跑到了边界的外边，如图所示。
现在可以告诉大家答案了，这个墙面铺设就是将绘制好的单元做成了图块，在图块中将单元进行了阵列，这些大家应该可以想到，最后用XCLIP功能将图块的多余部分裁剪掉了。
刚才我们看到的图案边界上的夹点就是XCLIP边界的夹点，可拖动进行调整边界形状，箭头就是是用来调整正向裁剪和反向裁剪的，以前我们介绍过XCLIP，但并没有介绍高版本XCLIP有边界夹点和正反向切换的夹点，这里补充一下。
我可以将裁剪边界删除，看看原始图块是什么样子的。
输入XCLIP，回车，选中此图块，输入D，回车，删除图块的边界，我们可以看看图块的原始状态。
这个图块还不是普通的图块，绘图者为何适应不同区域的大小，并没有简单地将单元阵列几个，做成一个固定的图块，而是将一个单元做成图块后，在块编辑器中设置了一个阵列的动作，如果墙面较宽，拉动夹点就可以多个单元，如果墙面较窄，就可以少几个单元。
双击此图块进入块编辑，看一下图块的参数和动作的设置，其实很简单，就是设置了一个线性的距离参数，然后再设置一个阵列动作就可以了。
关闭块编辑器，我们拖动右侧的箭头看一下阵列动作的效果，如图所示。
关于动态块参数和动作的设置这里就不再详细介绍了。
旋转楼梯栏杆的做法
看过上面的例子，我们应该知道样图中旋转楼梯的栏杆也用到了XCLIP命令。就算知道用的XCLIP，还是会觉得奇怪，绘图者是怎么做成这种弧面的效果的呢？是不是还要对铁花做什么处理啊？！网上确实有这样的插件，我再公众号里也分享了一个二维投影的插件。不过这张图并没有用任何插件，只是用了XCLIP，我们只需要将XCLIP的边界删除掉就知道了。
选择栏杆中的一段铁花，查看裁剪的边界，输入XCLIP，回车，输入D，回车，将边界删除，看看原始图块是什么样的。

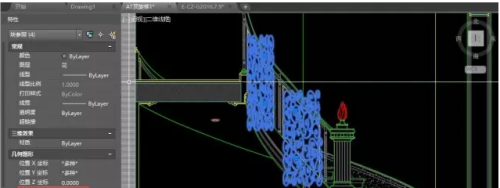

将栏杆的四个图块的裁剪边界都删除，选中这四个图块，在特性面板中查看一下属性，我们发现，四个图块是一样的，只是根据宽度修改了一下图块的X轴的比例而已，如图所示。
小结
上面只是跟大家一起分析了两个实例，通过实例我们可以了解到XCLIP在实际绘图中可以有哪些应用，希望能给大家一些启发。
CAD扩展工具中的超级填充SUPERHATCH也可以用图片、图块作为图案进行填充，如果你安装了扩展工具，不妨试一试。
注意事项
- 以上技巧适用于AUTOCAD和浩辰CAD
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
