CAD三维造型中如何用放样命令画四棱台
来源：互联网
2023-03-17 23:55:38 328
CAD三维造型中四棱台的画法有很多种，今天笔者分享的是如何用放样命令来画四棱台。
工具/原料
- 电脑
- CAD软件
方法/步骤

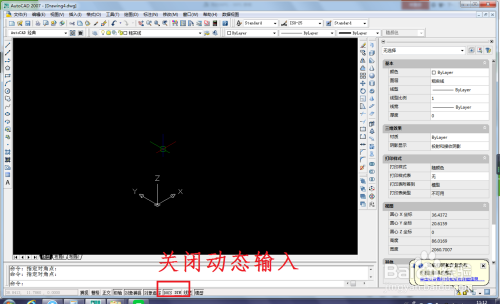

打开CAD，新建一个空白文件，调整好视图，并关掉动态输入。
按如下所示，激活正多边形命令。
画一个正方形，中心点坐标在0,0,0，外切于圆，指定圆半径为20。
重复第二步骤，激活正多边形，画第二个正方形。
正方形中心点0,0,30，外切于圆，指定圆半径10。
激活直线命令
画一条直线。
直线起点坐标0,0,0
直线终点坐标0,0,30
激活放样命令。
执行【绘图】-【建模】-【放样】

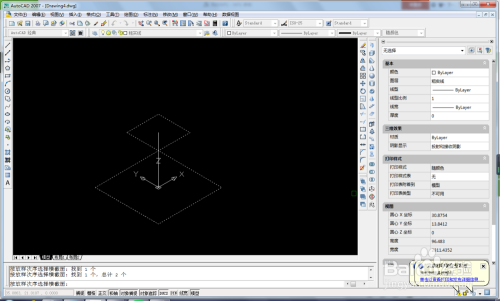

按放样次序选择横截面。
先选大正方形，再选小正方形。
选完之后，记得回车。
按下图所示，输入字母P，意思是选择路径。
如下图所示，选择路径曲线，直接左键点击之前画的直线。

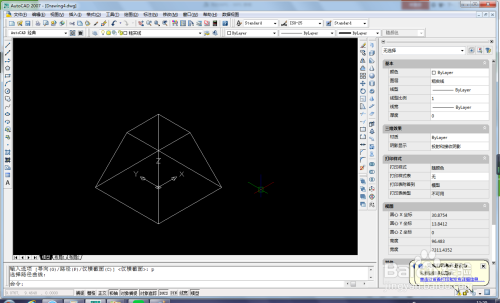

四棱台画好了。
看看渲染的效果
注意事项
- 这种造四棱台的方式是为了练习CAD三维中的放样命令
