UG如何直接使用CAD的线型进行建模呢
来源：互联网
2023-03-17 23:55:45 版权归原作者所有，如有侵权，请联系我们
有时侯，我们会接收到很多复杂的CAD图形，进行数据建模；很多时侯CAD图形中都会有模型的截面图，那么如何直接利用所给的线型进行建模呢？因为如果可以这样就可以大大缩减建模的时间，并保证数据的一致性了。
工具/原料
- UG10.0
- CAD2010
方法/步骤
在CAD图中将所要的截面线提取出来成一独立的文件，整个文件只有截面线。也可以直接将所有图形导入，不过到时选择时会麻烦点。

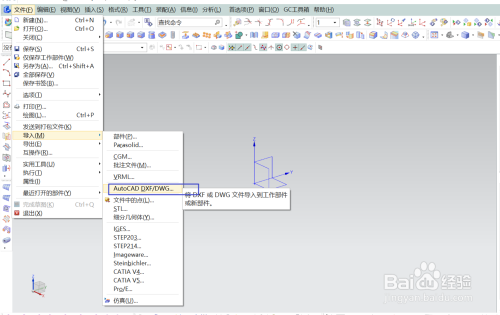

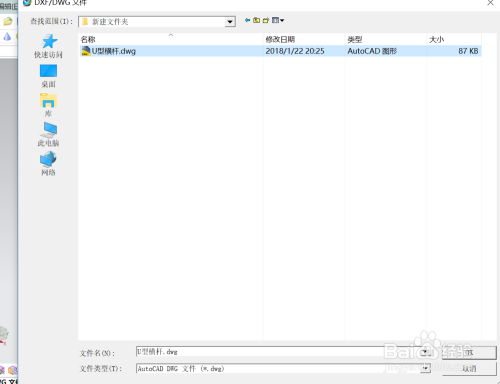

打开UG，在文件，导入中选择“AutoCAD DXF/DWG”;找到之前保存的独立截面线文件。按所提示步骤去做，最后确定，文件导入中。

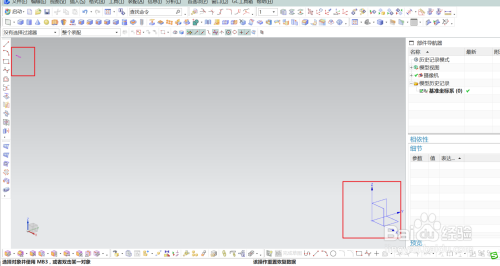

导入对话框完成后，CAD的图形已完全的导入到了UG中；些时选适合窗合，可以看到导入的图形，正远远的躺在工作区的一角落，与世界坐标是遥不可及的；如果这样直接进行建模，后面的会比较麻烦。

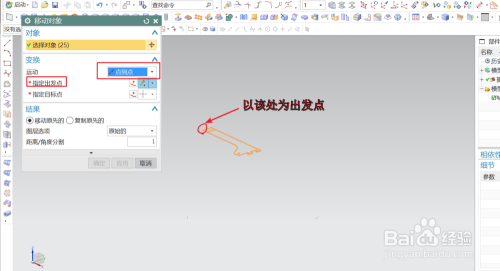

可以用“移动对象”来进行调整。打开该命令的对话框后，先选择要进行移动的图形，然后选择移动的方式“点到点”，这种方式就是要将图形中选择的点与目标点重合。在这里确定图形的一角与世界坐标原点进行重合。
看！按所示图进行操作，成功的撮合了图形与世界坐标原点。
如果想要将图形立起来呢，就是让图形处在坐标轴的另一面。同样通过“移动 对象”来实现，这次选用的移动方式为“角度”，根据提示选用矢量为“X”轴，轴点为坐标原点，角度为90。确定后图形根据角度进行了移动。得到想要的轴面。可以进行造型了！
注意事项
- 值得注意的是如果直接用导入的线完成不了拉伸造型，那可以进入草绘对导入的图形进行提取使用。
- 这是本人学习使用UG过程中记录的一些心得，希望伙伴们多多指教，互相学习；投票，点赞，关注，能帮到大家最好！谢谢！
