CAD如何标注尺寸
来源：互联网
2023-03-17 23:55:53 版权归原作者所有，如有侵权，请联系我们
CAD 画出的图纸如果上面没有详细尺寸的话，在实际操作中会很麻烦，而且也无法检验图纸绘制是否错误，因此需要在画图的时候就添加尺寸在上面，详细步骤如下所述。
工具/原料
- 电脑
方法/步骤
打开电脑上的CAD软件，在命令栏输入l，用直线绘制一个矩形框，如图，要给绘制的矩形框标注长短尺寸。
在CAD页面找到标注的工具，最好将它拖动出来到显眼的位置，标注的工具中有很多图标。
对于绘制的图形里面，先标注三条直线，直线的标注点击标注工具栏中的第一个图标，第一个图标是线性标注，用于直线的标注。

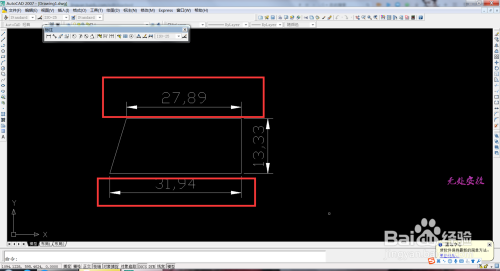

选中线性标注后，点击绘图页面形状中的一条直线的起点和终点，注意当光标变成十字时候才点击，否则位置可能不准，点了起、终位置后标注就出来了，拖动标注到合适的位置。
运用第四步中的方法对其他两条直线进行标注，效果如图。
对于剩下的一条斜线，需要选择标注工具栏中的对齐标注，也就是第二个图标，与坐标不垂直也不平行的就选择对齐标注。
选择对齐标注后，点击斜线的起点和终点，拖动鼠标给标注选择合适的位置，如图，绘制的形状标注就完成了。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
