AutoCAD2014如何插入附着外部参照图块
来源：互联网
2023-03-17 23:56:04 版权归原作者所有，如有侵权，请联系我们
AutoCAD2014如何插入附着外部参照图块。
工具/原料
- AutoCAD2014
方法/步骤
打开所需图形文件，在菜单栏依次选择【插入】》【参照】》【附着】选项，在打开的【选择参照文件】对话框，选择所需图块，单击【打开】按钮。

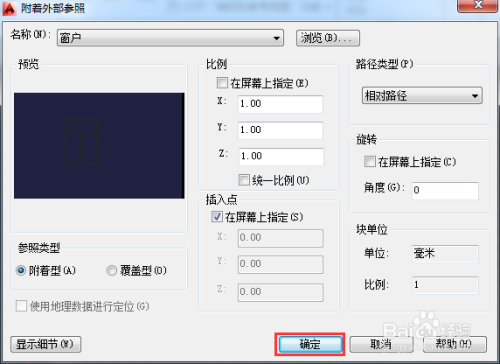

在【附着外部参照】对话框中，根据需要设置图块比例，插入点或路径类型等选项，在此设置为默认值，单击【确定】按钮。

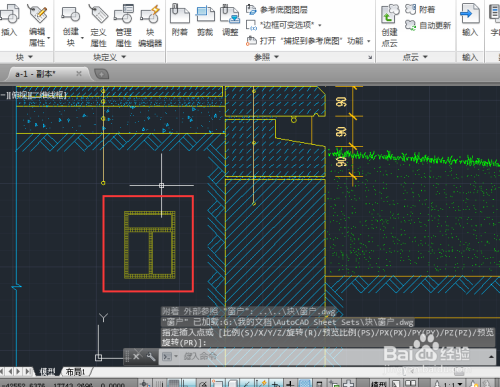

在绘图区中，指定该图块的插入点，插入的图块将以灰色显示。
插入完成后，可以对图块进行编辑设置。选中外部参照图块，此时在功能区会打开【外部参照】选项卡，执行【编辑】》【在位编辑参照】命令，打开【参照编辑】对话框。

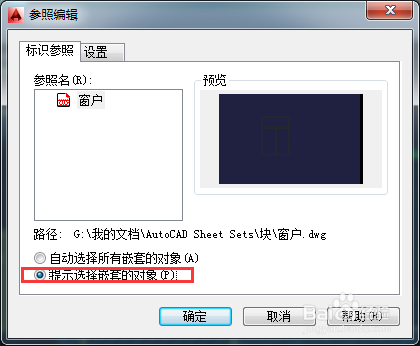

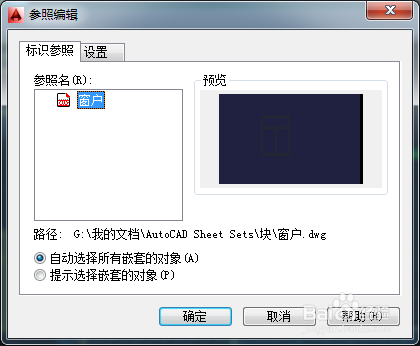

在【参照名】列表框中，选择所需编辑图块的选项，或单击【提示选择嵌套的对象】单选按钮。在此选择后者。在绘图区中框选所需编辑的图形。
选择好后，按回车，进入编辑状态，此时执行所需编辑命令进行编辑。这里将更改图形颜色。编辑完成后，选择【插入】》【编辑参照】》【保存修改】选项，打开系统提示框。
单击【确定】按钮即可完成外部参照图块的编辑操作。
注意事项
