AutoCAD如何进行折弯半径标注
来源：互联网
2023-03-17 23:56:15 版权归原作者所有，如有侵权，请联系我们
AutoCAD如何进行折弯半径标注？使用折弯半径标注主要是因为当圆弧半径过大、圆心无法在当前布局中进行显示的圆弧。
12如何免费安装AutoCAD2014软件
工具/原料
- AutoCAD2014
- 本原创经验，非经本人允许请勿转载
方法/步骤

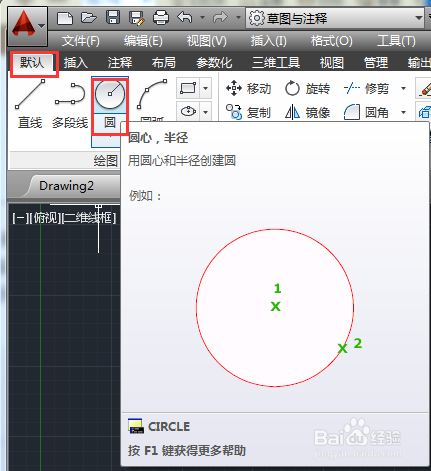

首先通过菜单栏的【默认】》【圆】选项，绘制一个圆环。
绘制好的图形如图所示，下面我们来颜色怎么进行折弯半径标注。

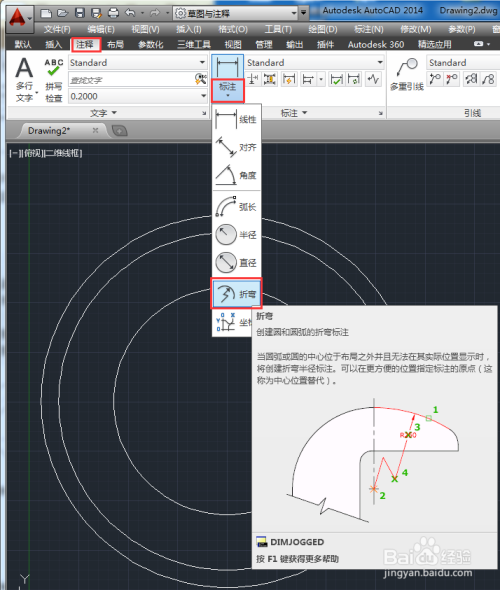

在菜单栏里依次选择【注释】》【标注】》【折弯】选项。
根据提示命令，选择圆弧或圆。
然后指定图示中心位置。

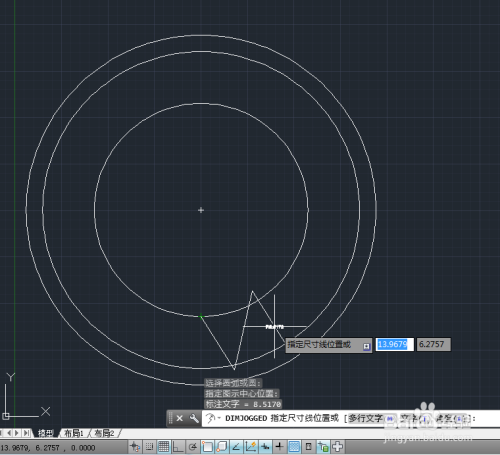

接着指定尺寸线位置。

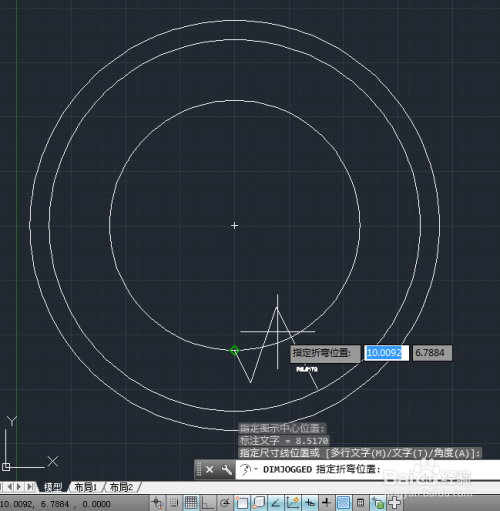

最后指定折弯位置完成折弯半径标注，最终效果如图所示。
注意事项
- 如果帮助到您，请投票、关注和点赞也算对我分享的一种认可吧，谢谢。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
