AutoCAD如何绘制基线标注
来源：互联网
2023-03-17 23:56:16 版权归原作者所有，如有侵权，请联系我们
AutoCAD如何绘制基线标注？下面通过案例带你领会什么是基线以及如何操作。
工具/原料
- AutoCAD2014
- 本原创经验，非经本人允许请勿转载
方法/步骤
首先要通过【注释】》【标注】选项，绘制第一个标注。
然后在菜单栏依次选择【注释】》【标注】》【基线】选项。
接着选择基准标注。
然后指定第二条尺寸界线原点或【放弃(U)/选择(S)】选择>。
选择好第二条后，系统会自动继续让你选择剩余的标注，但是注意标注的起点边界线和你第一次选择的标注的起点边界线是重合的，下面我帮标注全部选择完。

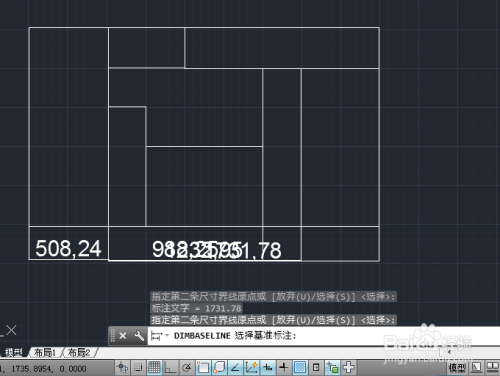

此时我们看到的标注数字是重叠的无法辨清。
除了手动拖动标注外，我们可以先通过【标注样式管理器】》【修改】》【线】》【基线间距】，再绘制基线就可以自动分开了，效果如图所示。
注意事项
- 如果帮助到您，请投票、关注和点赞也算对我分享的一种认可吧，谢谢。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
