AutoCAD如何创建多重引线？
12如何免费安装AutoCAD2014软件
工具/原料
- AutoCAD2014
- 本原创经验，非经本人允许请勿转载
方法/步骤
首先运行软件，通过【文件】》【打开】菜单载入cad文件。
在菜单栏依次选择【注释】》【引线】选项。

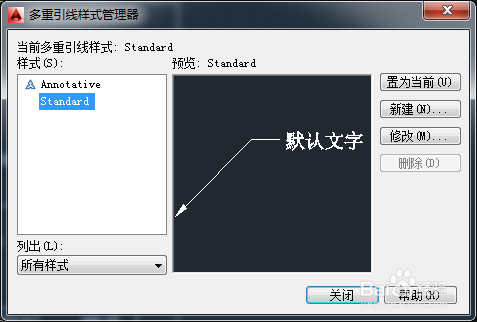

打开【多重引线样式管理器】对话框。

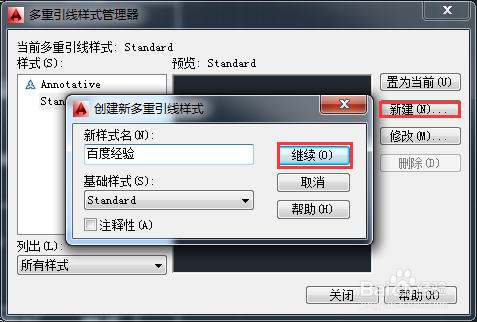

单击【新建】按钮，在【创建新多重引线样式】对话框中，输入新样式名称，然后单击【继续】按钮。
在【修改多重引线样式】对话框的【引线格式】选项卡中，将箭头符号设为【建筑标记】将其【大小】设为【50】。
切换至【内容】选项卡，将【文字高度】设置为【100】，单击【确定】按钮。

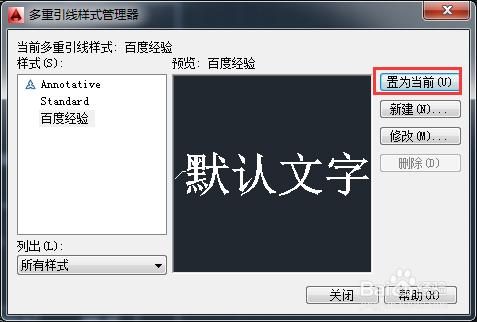

返回上一层对话框，单击【置为当前】按钮，完成多线样式的设置。

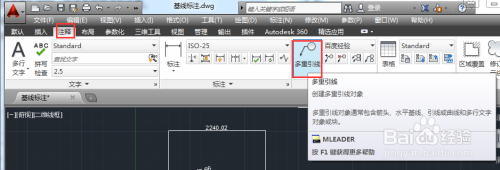

在菜单栏依次选择【注释】》【引线】》【多重引线】选项。
指定引线箭头的位置。

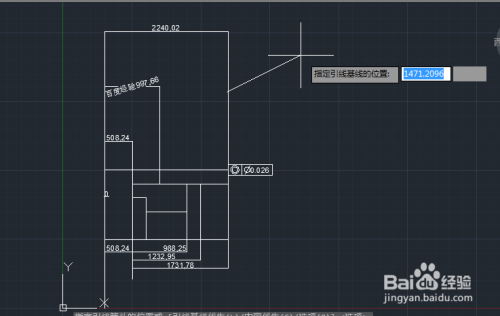

指定引线基线的位置。
在文本框中输入文本内容。
