CAD制图如何新建图层
来源：互联网
2023-03-17 23:56:23 422
CAD制图过程中，图层是一个十分重要的辅助制图功能，建立不同的图层可以帮助我们快速使用不同的颜色、线型绘制图纸，从而大大提高图纸整体的清晰度，并方便后期的修改。
下面，我们就来看看AutoCad如何新建图层。
工具/原料
- AutoCad
- 图层
方法/步骤

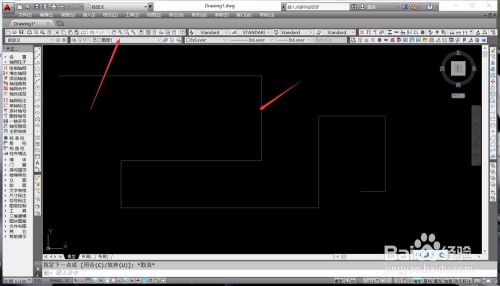

首先，我们开启AutoCad，进入到绘图页面，一般系统默认模版中，会自动添加三个左右的图层。
点击AutoCad上方菜单栏中的“格式”，在弹出的菜单中，选择第一个“图层”，即可进入到AutoCad的图层管理窗口。

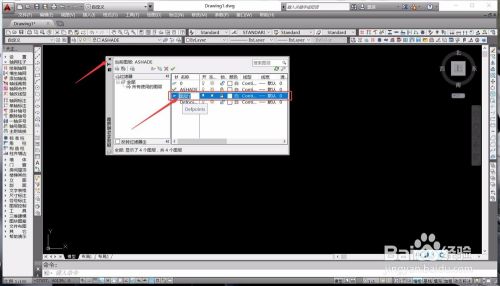

在图层管理窗口的右侧，我们就可以看到当前拥有的所有图层，在列表中显示出当前有三个图层存在。
点击窗口上方的新建命令快捷键，即可进行图层的新建，也可以直接按下快捷键“ALT N”进行图层的快速新建。
确定新建命令之后，即可看到在图层列表中出现了一个新的图层，我们可以直接修改新图层的名称。
完成图层新建之后，我们就可以关闭窗口，在AutoCad工作区的图层命令栏中，我们点击中间的下拉箭头，系统就会弹出图层选择列表。
在图层选择列表中，我们即可选择我们新建的图层，选中图层之后，开始进行绘制，我们绘制的线条图形就会出现在新建的图层上。
注意事项
- AutoCad新建图层可以自行设置线条颜色和线型。
- 原创经验，未经许可，禁止转载，谢谢支持。
