AutoCAD如何直纹网格
来源：互联网
2023-03-17 23:56:33 版权归原作者所有，如有侵权，请联系我们
AutoCAD如何直纹网格？通过直纹网格可以在两条直线之间创建网格。可以使用两种不同的对象定义直纹网格的编辑，包括直线、点、圆弧、圆、椭圆、椭圆弧、二维多段线、三维多段线或样条曲线。
12如何免费安装AutoCAD2014软件
工具/原料
- AutoCAD2014
- 本原创经验，非经本人允许请勿转载
方法/步骤
运行AutoCAD2014软件后打开【选择样板】然后在人【acad3D.dwt】模板，并调整好三维视角。

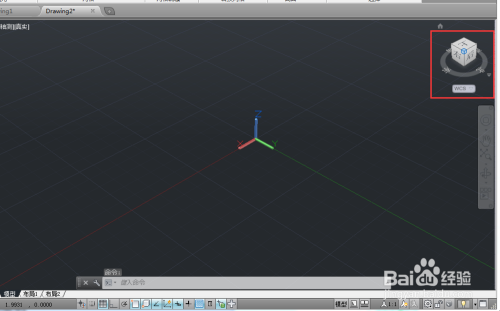

然后点击绘图区右上角的小方块，调整好视角，如图所示。
然后在菜单栏依次选择【常用】》【绘图】》【三点】选项，会一两个异面的弧线，如图所示。

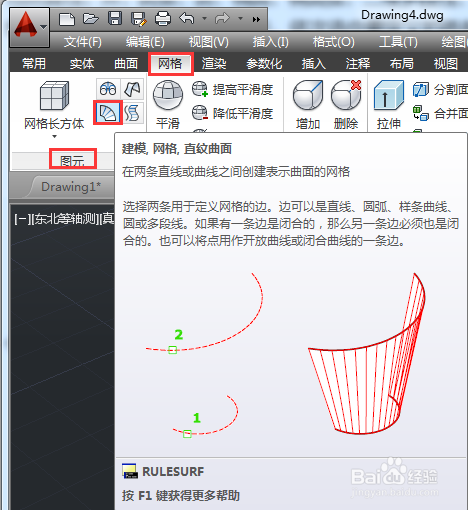

然后在菜单栏依次选择【网格】》【图元】》【直纹网格(直纹曲面】选项。

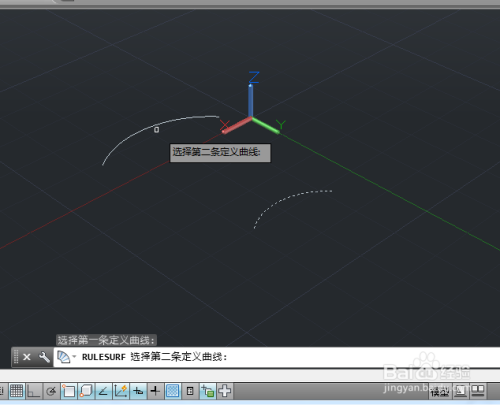

随后用鼠标左键单击绘图区中的一条弧线作为第一条定义曲线，被选中的弧线会以虚线方式呈现在绘图区。
接着重复上面的步骤，选择另一条弧线作为第二天定义曲线，完成直纹网格(直纹曲面操作，最终效果图所示。
注意事项
- 如果帮助到您，请投票、关注和点赞也算对我分享的一种认可吧，谢谢。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
