AutoCAD如何绘制边界网格（边界曲面）
来源：互联网
2023-03-17 23:56:34 版权归原作者所有，如有侵权，请联系我们
AutoCAD如何绘制边界网格（边界曲面）？边界网格（边界曲面）：以相互连接的4条边作为曲面边界形成的曲面。
12如何免费安装AutoCAD2014软件
工具/原料
- AutoCAD2014
- 本原创经验，非经本人允许请勿转载
方法/步骤
首先打开AutoCAD2014软件，点击绘图区标签页的【 】按钮，从【选择样板】对话框中载入acad3D.dwt样板文件。
接着点击绘图区右侧【WCS】上放视野方块，调整好视角，如图所示。
随后使用菜单栏【常用】》【绘图】里面的工具绘制4条相互连接的曲线组成的曲面，如图所示。
然后从菜单栏依次选择【网格】》【网元】》【边界网格（边界曲面）】选项。

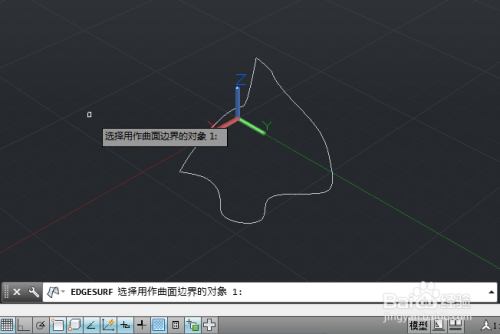

点击【边界网格（边界曲面）】工具后，移动鼠标在绘图区的曲面中单击左键选择1条边作为曲面边界的对象1，被选中的曲线以虚线显示。
接着重复上面的步骤继续选择第2条边作为曲面边界的对象2，依次选择4条边界线作为曲面边界的对象，即可完成（边界曲面）绘制，最终效果如图所示。
