CAD中利用阵列工具制作简易表盘
来源：互联网
2023-03-17 23:56:44 版权归原作者所有，如有侵权，请联系我们
CAD中常用到阵列工具，今天在这里跟大家分享一下，如何利用环形阵列工具制作一个简易的表盘，操作比较简单，一起来看下吧。
工具/原料
- 环形阵列工具
方法/步骤
第一步，在绘图区域，我们先画一个直径为300的圆，并用直线工具把12点和3点方向的线画出来 ，这里记得打开对象捕捉按扭，如图。
第二步，在12点的线上绘制一个直径为20的圆，如图所示。这里要用捕捉工具把圆心捕捉在直线上。

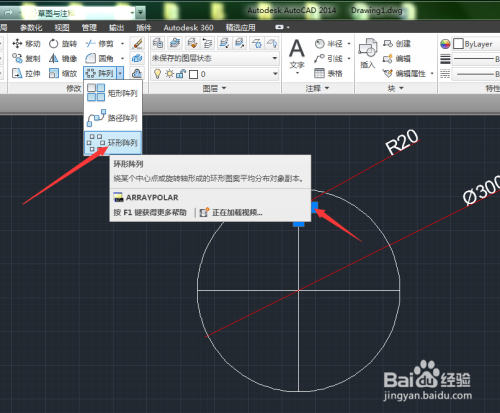

第三步，对这个直径为20的小圆进行环形阵列，先选中圆，然后选择环形阵列工具，如图所示。
第四步，在绘图区域，提示我们选择一个小圆进行环形阵列的圆心，即为大圆的圆心，选择它，如图所示。
第五步，我们把项目数改为4，角度改为360度，效果如图所示。
第六步，把小圆加下注释文字，12、3、6、9，如图所示，这是加完字后的效果，这里要用到文字工具，把调整好文字的位置。
第七步，在12点的方向上绘制一个矩形，如图所示，这里要找开捕捉，把矩形的下边线的中心对齐到圆的下边点。然后对其进行环形阵列，选择环形阵列，并选择阵列的中心点。如图。
第八步，修改阵列的参数，项目数改为12，角度360，效果如图所示。整点的刻度就被做出来了。

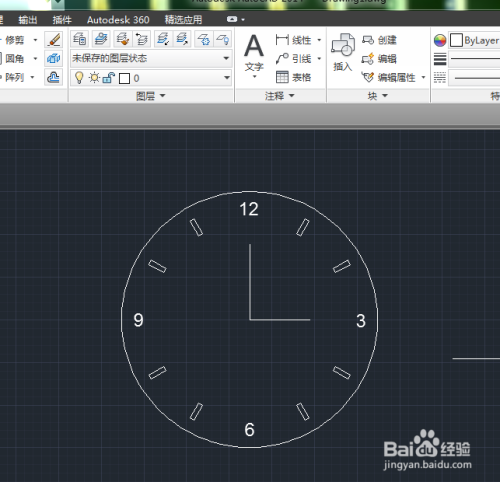

第九步，对环形阵列后的圆和矩形进行分解后，把多余的圆和矩形删除掉。并用直线工具绘制时针和分针，最后结果如图所示。
注意事项
- 要把阵列的对象进行分解后才能单独对其进行操作，否则它们是一个整体。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
