AUTOCAD如何使用多线命令
来源：互联网
2023-03-17 23:56:50 版权归原作者所有，如有侵权，请联系我们
AUTOCAD提供了很强大的自定义线型的功能，基本能够满足大家日常制图工作的需要。但是美中不足的是，线型自定义只提供了单线的功能，例如双平行线，三平行线等线型，就无法非常便捷的编辑ACAD.LIN来得到。难道只能通过平移的方式，得到更为复杂的线型吗？

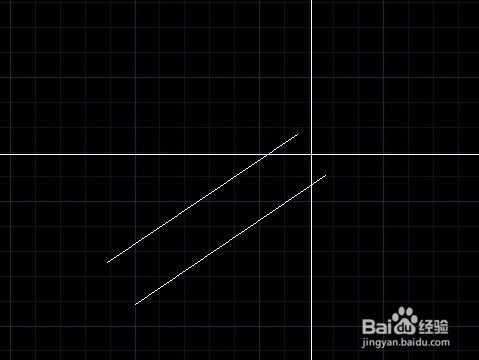

其实CAD还提供了一个比较冷门的命令--多线（MLINE）。注意哦，不是多义线，而是多线。之所以比较冷门，是因为多线命令暂时对曲线支持度不足，线条路径不是横平竖直的话，应用起来比较吃力。但是在某些专业领域，弯曲路径较少的情况下，多线却大有用武之地。
今天我们来初识“多线”命令。
想了解如何自定义线型的话，请移步下面的经验链接。
34AUTOCAD如何自定义普通线型
16AUTOCAD如何编辑多线对象
22AUTOCAD如何定义多线的样式
工具/原料
- 电脑
- AUTOCAD
方法/步骤
首先打开CAD，选择菜单“绘图”- 命令“多线”，来执行“多线”命令。

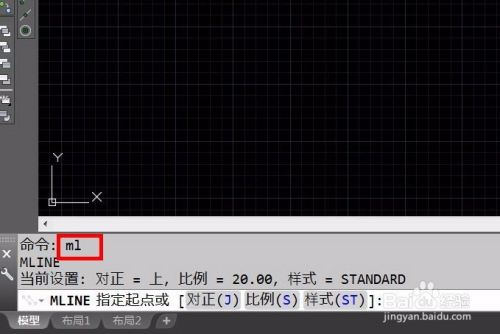

当然，也可以在命令栏中输入“MLINE”来执行多线命令。默认的简化命令为“ML”。输入“ML”，同样执行的是“MLINE”命令。如果有需要，想为多线命令设置一个更顺手的简化命令，请参考本人另一经验
12如何自定义AUTOCAD的快捷命令
命令执行，跳出目前的多线设置信息：
对正：上
还有另外两个选项是“无”和“下”。比较容易理解，对正为上的时候，光标的位置就是上面线的位置，对正为无的时候，光标在上下线的中间。下就不用多解释了。大家根据需要来调整，需要输入参数J来设置对正
下一个设置项为
比例：20
如果多线样式为“STANDARD”的话，两条线间距为1单位，绘图比例如果为20，那么不做其他调整，绘制出来的多线，两条平行线间的间距为20单位。
所以，调整绘图比例，除了要清楚自己的绘图需求，同时，对多线样式有详细的了解（或已经定义好自己的多线样式）
修改比例需要输入参数S
最后的设置项为
样式：STANDARD
这是默认的多线样式，比较简单。为两条线型和颜色均bylayer的直线，直线之间的间距为1单位。
大家根据自己的工作需求，设置属于自己的多线样式，并在命令中输入参数ST来选择。如果记不清自己想要选择的样式名字了，可以输入“？”来查询。
一切参数都满足自己的要求后，可以开始绘制多线对象了。很简单，根据提示，选择转点。最终完成绘制。提醒下，如果绘制的是闭合的图形，最后一笔建议使用“C”来完成close的工作，这样绘制的图形没有端点。
是不是看起来也没觉得多线很牛？

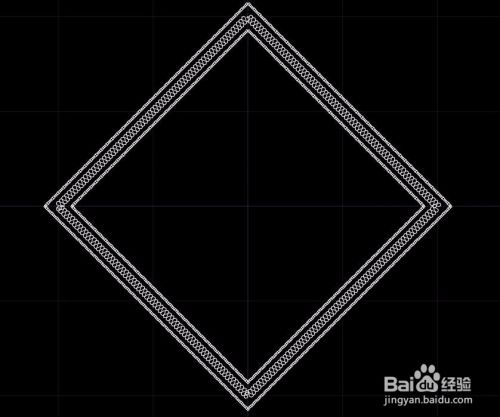

其实，结合多线样式的定义和自定义线型，可以轻松绘制很复杂的图案，比如下面的例子。

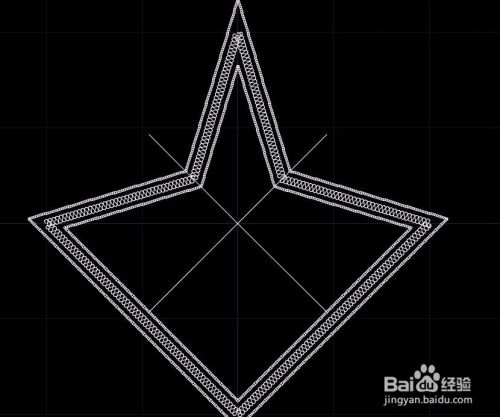

更为难能可贵的是，这么复杂的图形，编辑起来却像普通直线一样，可以设置夹点，拖动，便捷的修改图形。
如果没有多线的帮助，制作这样的款四芒星还是很需要些时间的。大家是不是也觉得多线命令，相见恨晚呢？
注意事项
- 这篇经验由百度回享作者fetchwing原创发表于百度经验网站，任何其他网站未经允许私自转载将追究法律责任！
- 多线样式定义，我们有机会详解。
- 感谢浏览本经验
