autocad标注大于180度的尺寸
来源：互联网
2023-03-17 23:56:50 版权归原作者所有，如有侵权，请联系我们
有朋友问，autocad怎样才能标注大于180度的尺寸呢？小编带你看看
工具/原料
- 电脑，Autocad软件
方法/步骤
打开一个文档，当中已画了一个大于180度的圆弧及边线（图中红色箭头所指），现在要在两边线间标大于180度的角度尺寸

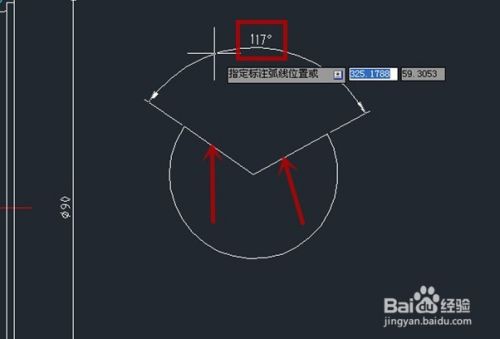

通常我们是点了角度标注后，直接点两条边线（图中红色箭头所指），但出来的角度尺寸是小于180度的，如下图中红框及绿框所示的角度

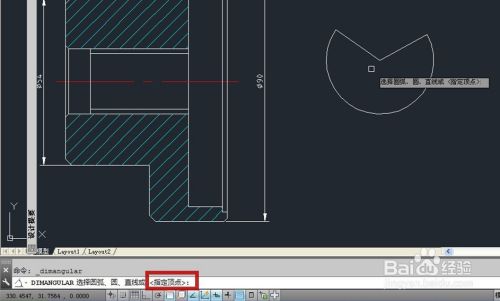

要标注大于180度的尺寸，在点击了角度标注命令后，在屏幕左下角的命令栏中会出现提示（图中红框），我们要选择顶点，这时需按键盘上的空格键

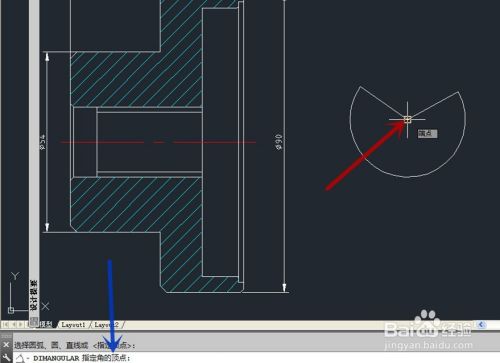

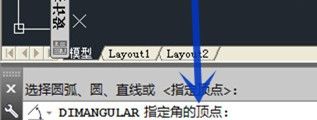

则命令栏上会提示选择顶点（图中蓝色箭头所指），用鼠标左键单击顶点（图中红色箭头所指）

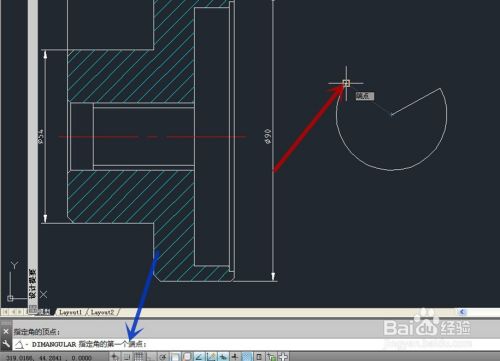

接下来会提示选择第一个端点（图中蓝色箭头所指），用鼠标左键单击第一个端点（图中红色箭头所指）
接下来会提示选择第二个端点（图中蓝色箭头所指），用鼠标左键单击第二个端点（图中红色箭头所指）

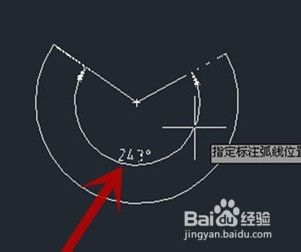

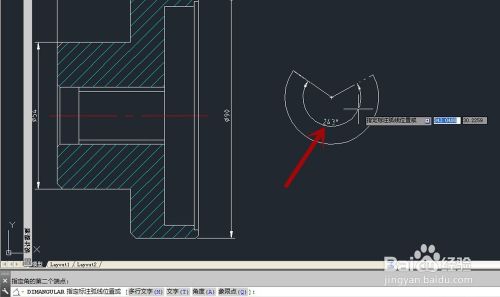

则大于180度的角度尺寸出来了（图中红色箭头所指）
完成尺寸标注
注意事项
- 若对你有帮助，请帮忙点“投票”
- 也请收藏，以备后用
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
