CAD绘图技巧：设计中心功能高效管理图纸中的资源对象
工具/原料
- pc
- pc
方法/步骤
不知道设计师有没有发现，在实际绘图工作中，很多标注样式、图层、块参照乃至线形，都会被多次反复用到的。如果通过管理工具将这些命名对象直接调取并应用，将有助于提高设计效率。今天，小编就给大家推荐'设计中心'功能，它能够实现对这些对象的有效管理，并且操作十分便捷。
简单来说，'设计中心'是中望CAD平台软件中一个集成化的辅助绘图工具，它与Windows资源管理器类似。通过'设计中心'窗口可以浏览、查找、预览及管理CAD的图形文件、块参照、外部参照等不同的资源文件。同时，设计师也可以直接使用鼠标拖拽方式，将各种路径下的图纸、线形、文字样式、块、外部参照等插入到当前绘图中。如此一来，已有资源的得以重复利用，而无需重新设置，从而提高了图形管理和图形设计的效率。
在实际绘图过程中，设计师可以通过中望CAD软件菜单栏工具——设计中心，启用该功能，也可以直接用'CTRL 2'组合键快速启动。如下图所示，'设计中心'窗口顶部的工具栏列出了部分工具选项，设计师可快速访问对应的功能，包括加载、历史记录的上下翻页、收藏夹、查找及是否预览等。
更具人性化的是，该功能以树形结构显示文件与文件夹的层次结构、打开的图形列表、以及已访问文件的历史记录。而打开的图形选项卡下默认显示其中最常用的操作在'文件夹'中。
设计师选择常用图纸中的图形文件后，可以插入块参照的方式直接插入到当前绘图区域。在预览开启的状态下，还能够预览到该对象，非常直观清晰。此外，直接点选dwg图纸也可以预览该图纸内容。

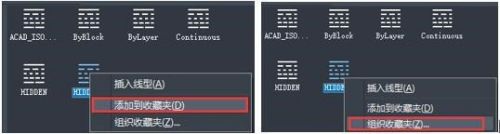

另一方面，中望CAD支持设计师将常用的工具存放在收藏夹中。在内容区域或各个选项卡列出的树状图中，选中一个项目并单击鼠标右健，然后在快捷菜单中选择'添加到收藏夹'即可，非常方便。而对于暂时不常用的对象则可以在快捷菜单中选择'组织收藏夹'，然后在自动弹出的本地收藏夹文件夹中，删除不需要的对象。
CAD制图无论绘制什么图形我们采用1:1比例进行绘制，即一条直线为1000，我们在图纸上绘制出来的距离就是实实在在的1000。我相信这里大家是不会疑惑的，这里就暂告一段落。
我们迷惑的是什么？出图比例1:100,1:50,1:30,1:5等等，是什么意思？我们这里做一下解释：我们先来看一下这个例子，这里我以A2（594*420）标准图框为例，如图所示：
我们现在有一张实际为A2的图纸，实际大小为1:1，即实际尺寸594*420，然后我们现在有一个实际尺寸为5940*4200的房间，很显然，如果是1:1的比例，我们的图纸无论怎么摆放在图纸上，图纸上的内容只能显示很小的一部分，如图所示：
