AUTOCAD坐标系图标的设置详解
来源：互联网
2023-03-17 23:56:51 版权归原作者所有，如有侵权，请联系我们
相信凡是对AutoCad稍有接触的朋友，都对显示在屏幕左下角的坐标系图标不算陌生。大部分时候它都是默默无闻的，除非大家在切换视角的时候会留意下坐标系，确认视角选择是否有误。我们都叫它UCS - user coordinate system
但其实，AutoDESK公司还是在这个小小的坐标系图标上下了功夫的，也提供了强大的功能和丰富的设置项。使用得当，对大家工作效率的提高很有帮助。
今天我们来一起看看，不起眼的UCS图标到底能带给我们什么？
工具/原料
- 电脑
- AutoCAD
方法/步骤
首先打开CAD，无论是新建文件还是打开已有的图纸，都应该能够发现，在屏幕的左下角，有一个安静的UCS图标，默默的显示着当前视角的坐标方向。

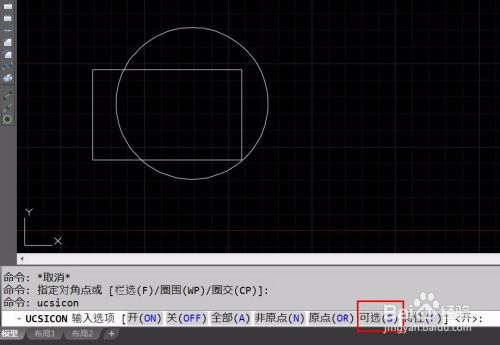

让我们来激活这个图标，给我们的绘图工作多安装上一个助力引擎。今天我们使用的命令是“UCSICON”。在命令栏中输入后空格/回车，命令开始执行，一共提供了7个参数供用户选择。
前面两个比较常规，分别是打开和关闭显示UCS图标。
第3个参数是全部（A）。一般情况下，这个参数没有什么用处，主要是在多视口情况下，如果计划调整所有视口的UCS设置，就可以先选择“全部”。那样所有的视口UCS将同时修改。
第4,5个参数是非原点（N）原点（OR）。当选择“非原点”的时候，UCS标志总是布置在窗口的左下角。当选择“原点”的时候，UCS标志显示在原点位置。当然，如果原点没有出现在屏幕内的话，标志还是显示在左下角处。
第6个参数是可选（S）。这是个相当实用的参数，请大家注意。当选择了这个参数时，命令会提问是否允许选择UCS图标。如果选择“是”，那么UCS图标处于可被选中的状态。我们可以非常便捷的移动图纸的坐标原点，这比移动图纸内所有图元要高效很多。
第7个参数是特性（P）。选择后显示“UCS 图标”对话框，从中可以控制 UCS 图标的样式、大小、颜色、可见性和位置等。
相信大家已经对设置UCS图标有了一定深度的认识。再次推荐大家关注参数S，UCS可选的情况下，对于高效的调整用户坐标系，很有帮助。希望大家能细细体会，也欢迎留言讨论。
注意事项
- 这篇经验由百度回享作者fetchwing原创发表于百度经验网站，任何其他网站未经允许私自转载将追究法律责任！
- 本经验采用的是CAD2017，不同版本界面略有不同。
- 谢谢浏览本经验
