AUTOCAD如何控制打印线宽
来源：互联网
2023-03-17 23:56:53 版权归原作者所有，如有侵权，请联系我们
AUTOCAD作为一款制图软件，最终的目的是输出图纸，用于实际的加工制作或是施工。因此，提供了丰富的打印线宽的控制途径。这里和大家一起总结下，并且比较各种方法的优劣，供大家参考使用。
确定线宽，提前需要做的准备，几种方法基本相同。1. 必须清楚绘制的图纸出图比例是多少。2. 必须知道自己想要打印的线条宽度是多少。举例，我们绘制了一张图，图框尺寸是8410x5940，计划打印成A1工程图（也就是841x594mm），那么出图比例就是1:10。有一个矩形对象我们想要打印成2mm线宽，那么我们该怎么做呢？
工具/原料
- 电脑
- AUTOCAD
方法1-通过多义线设置线宽
方法1，也是我最推荐的方法，那就是使用多义线来控制打印输出的线宽。具体的步骤，鼠标左键点击工具栏“绘图”里面第三个图标，启动多义线命令。或者在命令框内输入“PL”，同样也可以启动多义线命令。
通过参数W来设置宽度，前面我们的例子出图比例为1:10，计划打印宽度为2mm，因此绘制的线宽应为20mm。
然后就可以绘制矩形了。绘制完成如下图
方法2-通过线条格式定义线宽
CAD所有线条，无论直线曲线，都有几个特性可以设置，包括线型，图层等，当然，也包括线宽。线宽的设置在“特性”工具栏里面。
先选中想要设置线宽的矩形，然后在特性工具栏中将线宽调整为2mm。

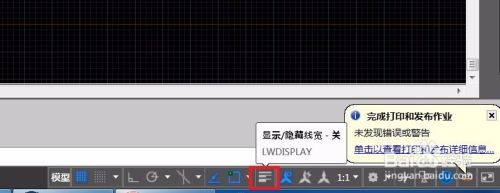

线宽虽然调整了，但是显示仍然为细线。这时候我们可以通过“显示线宽”开关来将线型宽度显示出来。
比较两种方法

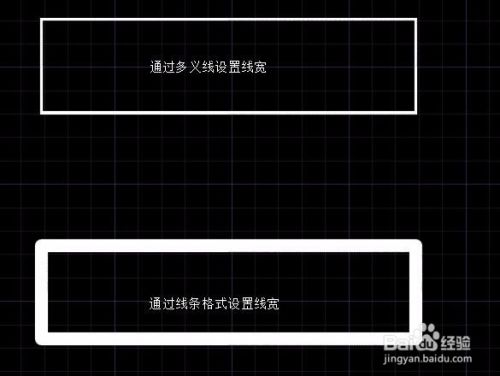

先来比较下在CAD界面下显示的效果。
很明显，多义线的线宽显示是精确的，所见即所得。但是通过特性定义的线宽，显示效果明显有缺陷。线宽显示很怪。
再来比较打印输出的效果
在打印输出成A1图纸时，两种设置打印出来的效果基本一致。但是如果缩印成A4图纸时，多义线设置会按照比例调整线宽，打印效果很不错。但是特性设置的线宽仍保持在2mm，因为打印出来的效果与预设效果相差比较多。
因此比较下来，还是更推荐使用多义线来设置打印线宽。
注意事项
- 这篇经验由百度回享作者fetchwing原创发表于百度经验网站，任何其他网站未经允许私自转载将追究法律责任！
- 感谢浏览本经验
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
