CAD2016如何显示线框
来源：互联网
2023-03-17 23:56:57 版权归原作者所有，如有侵权，请联系我们
按制图标准粗实线是要比细实线粗的。但绘图时我们定义了粗实线和细实线线框的粗细，可是画出的粗实线和细实线还是一样框，我们该怎么让线型按线框显示呢？低版本显示线框很简单，可是到了CAD2016版本，部分人却不知怎么操作。下面介绍CAD2016如何显示线框。
工具/原料
- 电脑
- CAD2016软件
方法/步骤
打开CAD，绘制图形，设置线框。如下图
单击在右下角状态栏中的“自定义”按钮。

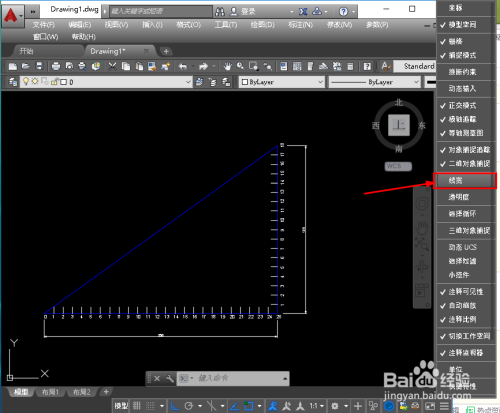

在弹出的菜单选择“线框”。此时状态栏显示“显示/隐藏线框”按钮，如下图

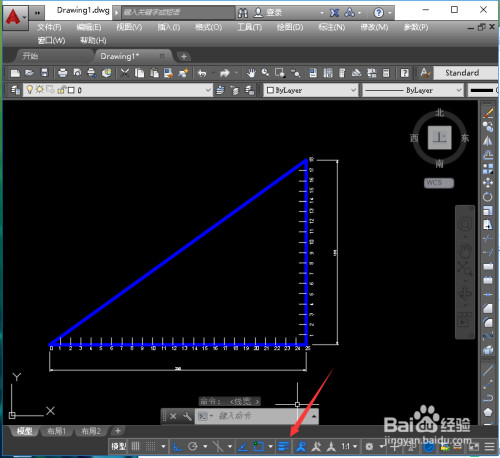

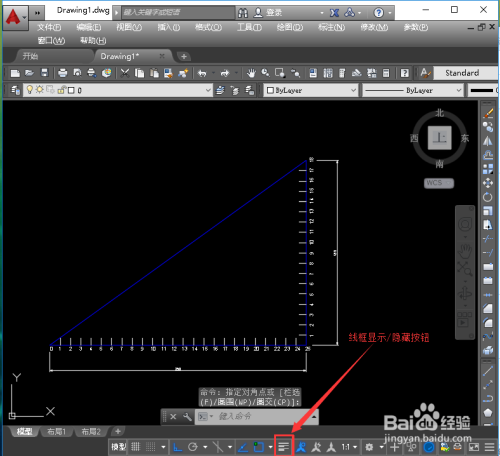

单击状态栏“显示/隐藏线框”按钮，此时线框显示为打开状态（按钮显蓝色）。
方法2
单击“自定义快速访问工具栏”按钮，选择显示菜单栏。（如果菜单栏已经显示，不用操作此步骤）
单击“格式”，弹出快捷菜单选择“线框”。

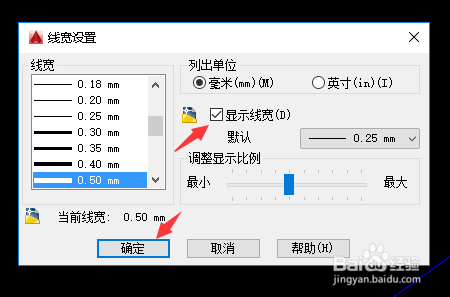

在弹出的“线框设置”对话框中，选中“线框显示”左边的复选框。单击“线框设置”对话框中的“确定”。
方法3
方法3“LW”，打开“线框设置”对话框进行设置显示线框。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
