AutoCADT20天正建筑如何对标注尺寸进行编辑
来源：互联网
2023-03-17 23:56:59 345
AutoCADT20天正建筑如何对标注尺寸进行编辑？
12如何免费安装AutoCAD2014软件
13AutoCAD如何安装T20天正建筑V4.0
工具/原料
- AutoCAD2014
- T20天正建筑V4.0
- 本原创经验，非经本人允许请勿转载
1.剪裁延伸

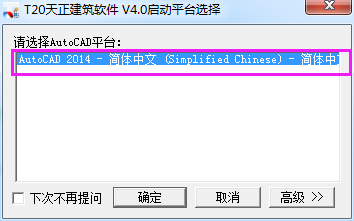

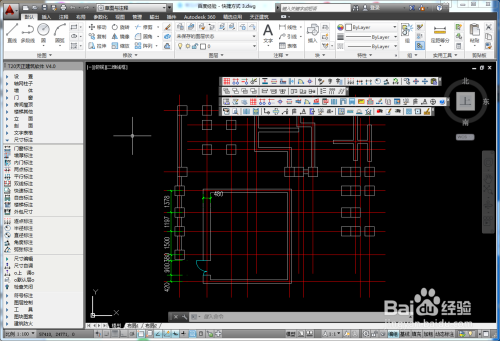

首先鼠标左键双击桌面【T20天正建筑V4.0】的快捷方式图标，并选择好AutoCAD 2014 - 简体中文 (Simplified Chinese)软件，点击【确定】按钮后打开。并打开已经绘制过的文件，作为素材。

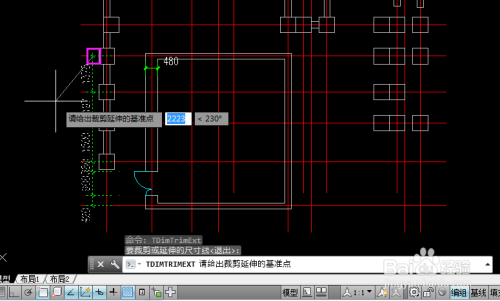

接着通过天正工具栏，依次找到【尺寸标注】》【尺寸编辑】》【裁剪延伸】选项。根据命令行提示，指定要裁剪的尺寸线基点，然后选择要裁剪的尺寸线，按回车键即可完成裁剪操作。
2.尺寸打断
从天正工具栏依次找到【尺寸标注】》【尺寸编辑】》【尺寸打断】选项。可对连续的尺寸线进行打断操作。
接着根据命令行的提示信息，指定好要打断的尺寸线基点，按回车键即可打断，如图所示。
3.对齐标注
在天正工具栏中依次找到【尺寸标注】》【尺寸编辑】》【对齐标注】选项。可对尺寸标注进行对齐操作。
接着根据命令行的提示信息，选中参考的尺寸线，然后选择要对齐的尺寸线，即可完成对齐操作，如图所示。
注意事项
- 如果帮助到您，请投票、关注和点赞也算对我分享的一种认可吧，谢谢。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
