CAD复杂图形不等比缩放
来源：互联网
2023-03-17 23:57:06 版权归原作者所有，如有侵权，请联系我们
简单的图形，我们可以利用CAD自带的S命令，进行单向的不等比缩放，那么当于上复杂的图形，比较雕花之类的不等比缩放呢。只缩放一个X或者Y方向。此篇教程我们会利用到块的应用。
块的缩放会用到比例计算，最终的尺寸/原图形尺寸=缩放比例。
工具/原料
- CAD
方法/步骤2
我们拿到一个图形，可以看到雕花的，宽是30，高为7，如果我们想到宽缩放到40而高度保持7不变呢？
我们先把图形成块，可以把图形剪切或者复制，然后CTRL SHIFT V，快速成块。
CTRL 1打开特性，选中块，可以看到XYZ比例都为1，我们要缩放的是X方向。
打开，比例里自带的计算器。

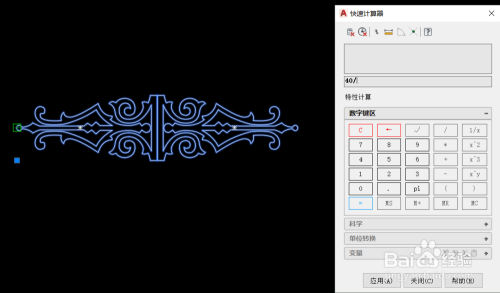

我们的最终尺寸是40，公式为：最终尺寸/图形原有尺寸=缩放比例。所以，我们先输入40/
接上，40/图形的尺寸，此步我们使用计算器自带的“两点之间的距离"工具，量出图形的30，（如果知道图形的尺寸，也可以直接输入数字）
算出来比例为1.333333，按下应用。
此时计算器关闭后，可以看到特性中的X方向比例变成了计算的结果，而图形也向X方向进行了缩放，高度还是7不变。
注意事项
- 此方法用地复杂的图形不等比精确缩放，此例用了个比较简单的图案举例，希望对你有帮助。
