AUTOCAD填充命令技巧 （三）
来源：互联网
2023-03-17 23:57:15 153
填充命令的使用技巧已经开了两篇，今天我们继续梳理和介绍剩余的部分。欢迎大家留言分享你们的使用心得，也欢迎留言讨论你们的问题。
需要浏览前面介绍的朋友，请移步经验引用提供的链接。
15AUTOCAD填充命令技巧 （一）
12AUTOCAD填充命令技巧 （二）
工具/原料
- 电脑
- Autocad
方法/步骤
第三栏相对简单，一般情况下也没人关注 - 设置图案填充原点
只有在对填充图案有严格要求的情况下，才会用到原点设置。
第一个设置项 - 使用当前原点
默认设置，一般都是指的绝对坐标的原点。除非当前原点被人调整了，不过对填充也没有什么实质影响。

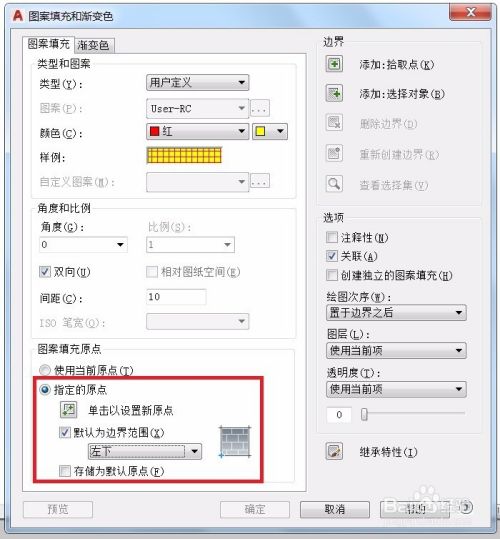

第二个设置项 - 指定原点
选中这个设置，下面的几个设置项全部都可选了。
- 单击设置 鼠标点击确定填充原点
- 默认为边界范围 可选的四个角点和中心为填充原点
- 存储为默认原点 如果后面的填充也需要设置此点为原点，那么当然要保存啦。
快速的来到第四栏 - 边界
这是很重要的一栏。作为填充操作来讲，定义填充边界是操作重点，也因此，Autodesk公司提供了丰富的操作方式。
- 添加：拾取点

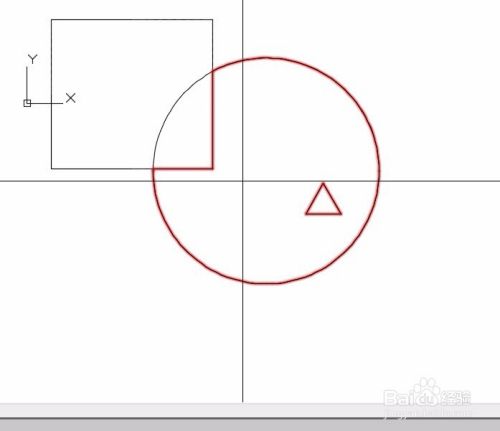

选中，可以鼠标左键点击计划填充的区域（边界会被高亮显示），可以连续选择多个区域，区域自动累加。选择完毕，回车/空格确认。返回填充窗口。预览如附图所示
- 添加：选择对象
选中，可以使用鼠标通过选择对象来定义填充的范围。
使用拾取点还是拾取对象来定义填充范围，要根据不同的情况来选择，如果填充的区域连续且数量少，拾取点效率自然高。图面复杂，填充区域被不相干的线条割裂，选择对象是更好的选择。附图是将三个对象均选中的填充效果。
另外，如果打开的是一张大图（CAD打开图纸文件都需要花几分钟时间的那种），填充最好不要用拾取点，因为CAD要分析相干不相干就要求遍历所有对象的位置信息，绝对推荐拾取对象。
- 删除边界
通过点选区域，对象等操作，确定好的填充区域，可以预览看看是否与设想的一致。如果稍有不满意，不需要重新开始，只需要使用“删除边界”来进行微调。

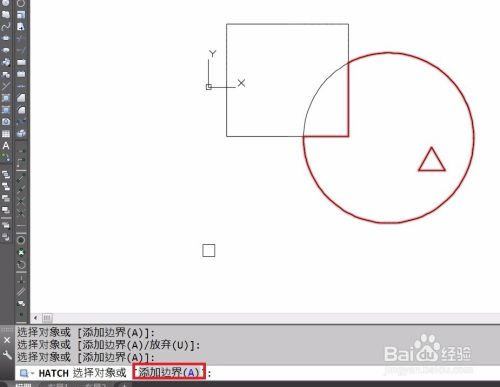

选中，你会发现其实这个命令里面还包含着“添加边界”。
注意添加边界时候，可以选择边界，也可以选择填充范围内的点，边界由命令自己判定，效率更高。
- 重新创建边界
这貌似是个乌龙，这里放这个功能，让人莫名其妙。重新创建边界是已有填充体，边界丢失了，可以用这个功能重建边界。但我们现在本就要填充。。又何来填充体呢？
所以这个设置项是失效的。

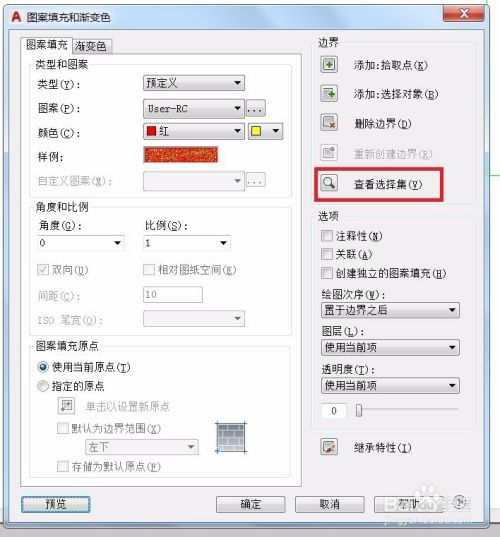

- 查看选择集
点击之后，会看到高亮的被选中作为边界的对象情况。此选项只可以查看，不能编辑。因此无论是否满意，都只能回车，返回主窗口。
第四栏结束，剩余部分我们下一篇继续，敬请期待。
注意事项
- 这篇经验由百度回享作者fetchwing原创发表于百度经验网站，任何其他网站未经允许私自转载将追究法律责任！
- 示例采用的是CAD2017，其余版本界面类似
- 谢谢浏览本经验。
