AUTOCAD填充命令技巧 （一）
来源：互联网
2023-03-17 23:57:16 348
填充命令在CAD整个命令体系里面算是很重要的一部分，很多朋友对这个命令的认识却只是做到了浅尝辄止。能够完成基础的填充命令，却对其中的细节不甚了解。
今天就让我们一起来梳理一下，填充命令里面的那些值得推荐的小技巧。
工具/原料
- 电脑
- Autocad
方法/步骤
启动填充命令的方法，有三个途径
- “绘图”工具栏 -“填充”命令图标
- “绘图”菜单 - “图案填充”命令
- 命令栏里面直接输入命令“HATCH”并回车
图案填充命令启动
跳出窗口“图案填充及渐变色”，包含两个插页-图案填充，渐变色
我们主要介绍图案填充，渐变色因为与填充功能大体相当，最后我们稍微花些篇幅来介绍。
让我们逐个梳理下“图案填充”每个设置和输入栏的功能。第一个命令栏组是“类型和图案”。
点击第一个“类型”的下拉选框，滑出三个选项 - 预定义，用户定义和自定义。
预定义是CAD提供的填充图案，保存在acadiso.pat文件内。
用户定义是用户自己编写的填充图案，保存在acadiso.pat文件内。
自定义是用户自己编写的填充图案，保存在其他pat文件内（放到支持路径下）。
既然能够自定义填充图案，那让我们赶紧来体验一下吧。
其实我一直都对Autodesk公司提供的填充图案有小小不满。其中一个问题就是没有提供钢筋混凝土的填充图案。一般建筑制图要求的钢筋混凝土填充图案应该如附图所示，混凝土加斜线（钢筋）。所以我每次填充钢筋截面，都要填充两次，而且斜线的比例不合适，还要调整，很麻烦。
趁着这个介绍自定义填充图案的机会，我来把“钢筋混凝土”填充样式定义好，一面让大家熟悉如何自定义填充图案，另一方面为我以后的制图效率提高创造有利条件。

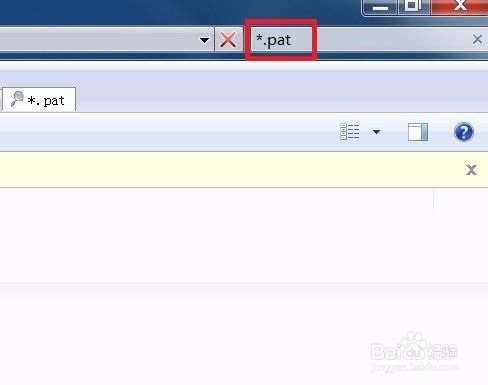

CAD所有的支持文件都放到了系统盘内，我们通过使用*.pat搜索系统盘，很快就找到了两个文件。我们一般使用的是acadiso.pat。双击打开它
文档打开是不是有点眼熟？和线型定义的文件很类似。需要了解线型定义的朋友，请移步我的经验引用。
根据文档提示，用户自定义填充样式推荐放在最后。我们将文档向下滑，找到混凝土的填充定义（因为我们要制作的钢筋混凝土，可以在这个定义上修改，省很多事儿），选中并复制。
34AUTOCAD如何自定义普通线型
移动到文档的底部，将刚才复制的内容粘贴进来。
- 修改填充名字。（自由发挥）
- 在定义主体内容里面加上一行“45, 0,0, 0,10”（这就是代表钢筋的45度斜线）
- 定义文件底部至少有一个空行，否则定义不生效。
好了，重启CAD，是不是看到你定义的填充样式已经在列表里面了？
填充定义的主体格式
AA, BB,BB, CC,DD, EE,FF ......
AA-直线角度
BB-起点坐标
CC-沿直线长方向偏移量
DD-沿直线垂直方向偏移量
EE-如果为虚线的话，才涉及到这个值，为直线长度
FF-线段间的间隔。
好了，掌握这些，你可以自由定义你想要的填充样式了。
注意事项
- 这篇经验由百度回享作者fetchwing原创发表于百度经验网站，任何其他网站未经允许私自转载将追究法律责任！
- 示例采用的是CAD2017，其余版本界面类似
- 谢谢浏览本经验。
