AUTOCAD注释性详解（一）
来源：互联网
2023-03-17 23:57:19 259
Autocad随着版本的升级，提供了越来越多的实用功能。但是大家的制图习惯一旦养成，即使是很不错的功能也不容易再上手去调整自己的制图习惯。也因此，有些实用技巧的使用频率偏低。注释性就是其中的一个。
今天我们来梳理一下注释性的设置和使用方法，希望对大家有所帮助。
工具/原料
- 电脑
- Autocad
方法/步骤
我们用一个图纸做例子，说明的比较清楚。注释性主要服务的是喜欢使用图纸空间出图的朋友。例子是一个比较标准的工程图纸，有平面布置图，有若干个剖面图来示意细部做法。现在我们通过图纸空间来排版，出图。看看注释性在其中是如何发挥作用的

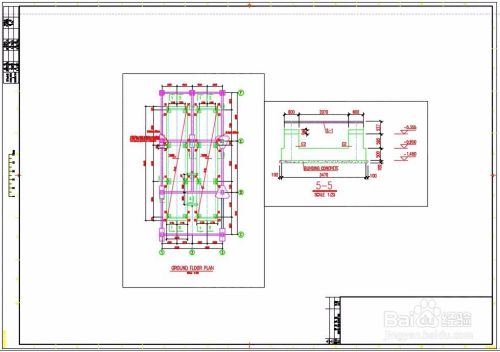

来到图纸空间，首先制作好图框，图框内放置几个视口，分别摆放平面图和剖面图。我们的示例先取一个剖面来做例子。图纸摆好，平面布置和剖面图分别放在不同的视口，视口比例均为1:100. 问题来了。。。图面好像太空了些，剖面图的比例如果调整大一倍，图面空间也足够，而且做法细节示意的更清楚，对工程实施也有利。
我们将剖面视口的比例设为1:50，图纸按照我们的意愿放大了一倍。嗯，图面充实了很多。但是新的问题产生了。在打印预览里面看的更加明显，剖面图里面所有的说明文字，图名符，标注，都比平面图里面的大了整整一倍。这在标准的工程图纸中，是决不能容忍的图面bug！怎么办？先来解决标注，标注样式用的都是一个，不能调，否则一起变大或变小。只能逐个标注调整才行。这里，能不能用注释性解决问题呢？

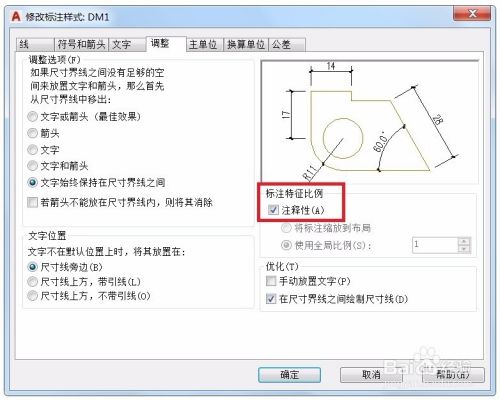

我们先回到模型空间，设置一个新的标注样式，打开“注释性”。然后将注释性的标注，标识在剖面图上（模型空间的比例设为1:100）。为了对照，原来的标注也先保存。记住，黑色的标注时候带注释性的，红色的为一般标注。
现在返回图纸空间，看看视口的表现。在模型空间明明一模一样的标注，在视口里面表现却大相径庭。这就是注释性的魅力，你可以随意调整视口的比例，带注释性的标注始终保持不变。图面的统一性得到完美保证。
我们将一般标注删除，只保留带注释性的标注。图面好了些，但是还有那么多的文字，符号面临同样的问题，这又怎么解决呢？鉴于篇幅有限，这些问题我们留在下一篇经验再继续解决。
注意事项
- 这篇经验由百度回享作者fetchwing原创发表于百度经验网站，任何其他网站未经允许私自转载将追究法律责任！
- 示例采用的是CAD2017，其余版本界面类似
- 谢谢浏览本经验。
