怎么用AutoCAD Plant 3D加工ISO轴侧图
来源：互联网
2023-03-17 23:57:24 403
基于大家熟悉的AutoCAD软件平台，AutoCAD Plant 3D能够帮助工厂设计师和工程师创建先进的三维设计，对加工工厂进行设计、建模和文档编制，而且基于等级的设计和元件库，它还能够帮助有效简化管道、设备和支撑结构的放置流程!
下面介绍将三维管道加工ISO轴侧视图的方法！
工具/原料
- 电脑
- AutoCAD Plant 3D2015-2019
方法/步骤
第一步、打开AutoCAD Plant 3D，打开默认项目，也可以自己新建一个项目！在左边的项目管理器的plant3D模型下面右键新建一个图形文件。
第二步、命名文件名字后点击确定。
第三步、我们简单画一个管道，来作为示例！我们画了一段管道加了一个球阀和一个蝶阀。

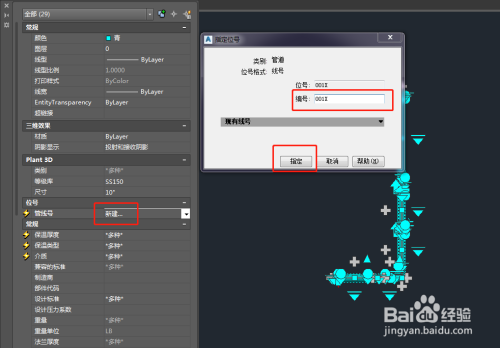

第四步、我们选中画的管道，按ctrl 1快捷键调出特性面板，给管线加上管线号，比如我们给命名为：001X。

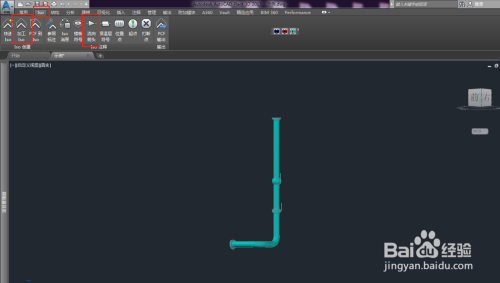

第五步、点击ISO菜单栏，然后点击加工ISO，当然我们也可以给管道指定流向箭头。

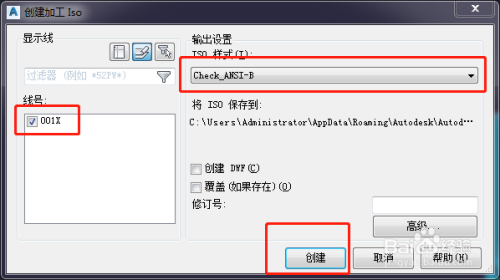

第六步、选择我们画的图形的管线号，指定ISO样式，点创建。

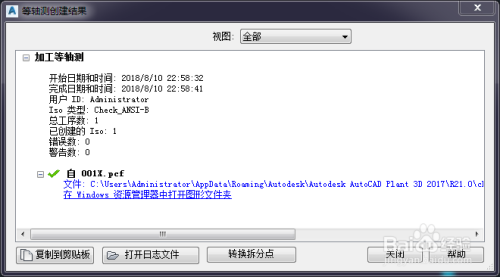

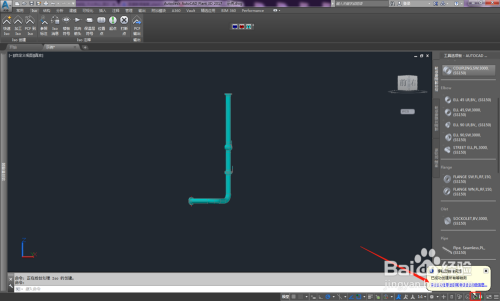

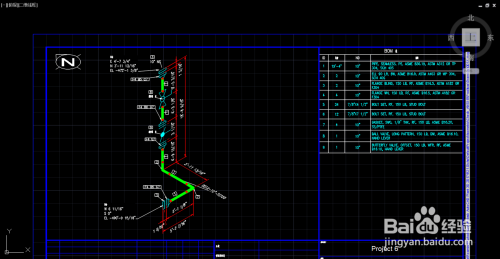

第七步、等一会儿之后创建好了，点击我们就可以看到效果了。左边是图形右边是材料表。
注意事项
- 我用的是软件自来的等级库创建的，你可以选择用国标的，标注来就会和这个不太一样！
- 也可以选择需要转的管道使用快速ISO。
- 如果觉得对你有用，麻烦投个票，鼓励下我，谢谢了！有问题的话也欢迎私信！
