AutoCAD Electrical 2019 创建项目文件
来源：互联网
2023-03-17 23:57:25 283
该经验向大家描述了如何在AutoCAD Electrical 2019中创建项目及文件的方法，在后续的经验分享中将逐步向大家分享如何操作该软件进行电气文件的设计。
工具/原料
- 可以运行Autocad Electrical 2019的电脑1台
- AutoCAD Electrical 2019 软件
方法/步骤

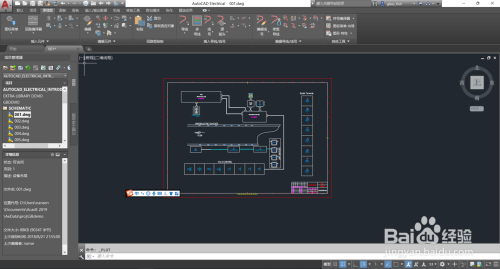

双击图标或通过启动菜单启动AutoCAD Electrical软件，软件启动后进入下图界面：

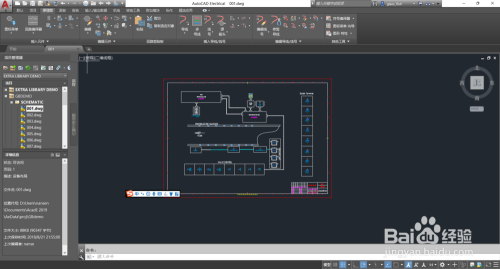

依次展开GBDEMON\SHEMATIC目录鼠标选中001.dwg文件。
双击选中的文件进入如下界面，点击右侧项目工管理工具栏，第一行第二个图标添加新的项目。
弹出的项目添加对话框，该对话框包括三个填写内容：“项目名称”“位置代号”“从以下项目文件中复制设置”，除第一项自己填入外，其他两项可以系统自动生成，如需调整可自行更改。
新建成功后，在项目管理目录下生成名为“AUTOCAD_ELECTRICAL_INTRODUCTION”的项目文件夹。
单击“AUTOCAD_ELECTRICAL_INTRODUCTION”项目，选中此项目，然后单击项目管理第一行第三个图标弹出添加文件对话框。在对话框中文件名中填入“introduction1”，点击确定。
弹出“是否将项目默认值应用到图形设置”选择“是”完成文件创建
项目管理工具菜单“AUTOCAD_ELECTRICAL_INTRODUCTION”目录下出现名为“introduction1.dwg”的文件，项目文件创建完成
注意事项
- 1、选择在“GBDEMON”目录下进入创建工程是因为，AutoCAD Electrical在创建新的项目默认继承已打开的项目设置。GBDEMON项目为国标项目范例。
- 步骤6中弹出的对话框中“项目代号”、“安装代号”、“位置代号”等信息也很重要，该经验为了简化操作未加说明，将在以后的经验分享中加以说明。
- 在过去应用AutoCAD进行电气绘图时习惯在同一个文件中绘制出所有图纸，但Elcctrical版本基于项目进行图纸管理，最好不要将多张图纸绘制到一个文件中，争取做到一张图纸一个dwg文件。
