关于AutoCAD中环形阵列命令的使用方法
来源：互联网
2023-03-17 23:57:28 295
环形阵列命令是我们在使用AutoCAD进行绘图时的常用命令，比如绘制轴承的滚珠时，我们仅需要绘制出一颗滚珠，然后将其环形阵列即可。对于刚开始学习AutoCAD制图的小伙伴可能还不太了解该命令的操作步骤，下面笔者以CAD2007为例对该命令进行行说明。
工具/原料
- 电脑
- AutoCAD软件
方法/步骤

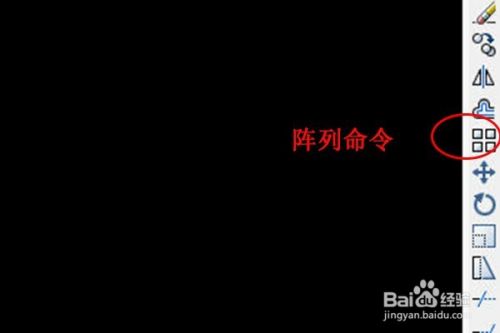

打开CAD2007，阵列命令在主菜单的“修改”的下拉菜单中，为了使用方便，大家可将常用命令添加在工作区的外侧，方法是在菜单栏空白处点击右键，选择ACAD，在生成的次级菜单中找到常用项目后点击勾选；

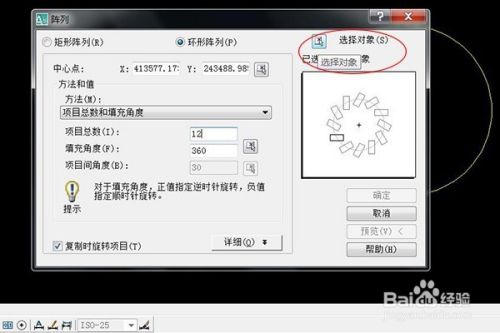

先来认识一下阵列命令，阵列命令包括矩形阵列及环形阵列，在环形阵列对话框中我们需要指定阵列中心点、方法和值、选择对象这三项，下面笔者以在大圆轮廓上阵列小圆的操作为例来介绍其使用方法；
首先在中心点一栏的右侧点击“拾取中心点”按钮，此时该对话框消失，在工作区找到我们绘制好的大圆及小圆，将光标靠近大圆即可呈现其圆心，我们在此例中当选择圆心作为阵列中心点，找到该点后点击确认；
接下来在选择对象一栏中找到对应按钮并点击，对话框再次消失，我们将光标移动至小圆上点击选中，然后按下空格键确认；
接下来进行“方法和值”的确认工作，我们选择“项目总数和填充角度”法，填充一周的话在填充角度输入360，项目总数我们输入10；
上述操作完成后我们不要急着点确定，先预览一下，如果阵列效果是我们所期待 的那样，则可点“接受”，若有误，需点击“修改”后重返对话框调整相关设定参数，直至达到我们的要求。
注意事项
- 注意环形阵列命令中心点、项目总数、填充角度及阵列对象的确定方法。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
