CAD怎么用“AL对齐”命令画图?
先画一个任意尺寸的圆,如图

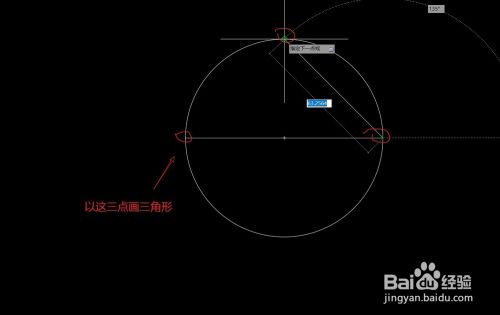

以三个象限点为端点画三角形,如图

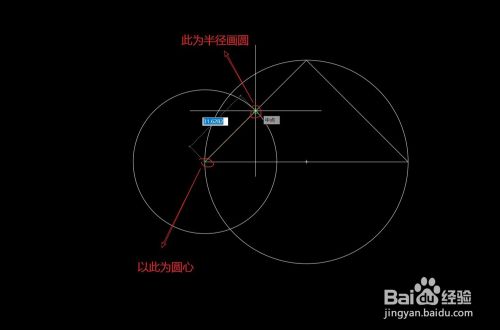

以左象限点为圆心,三角腰线的中心为半径,画辅助圆,如图

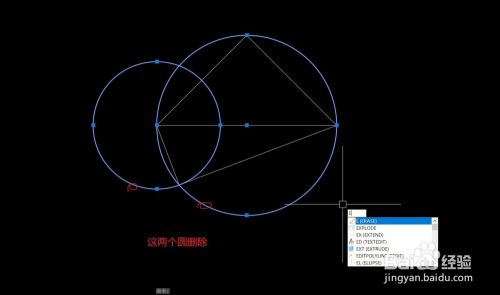

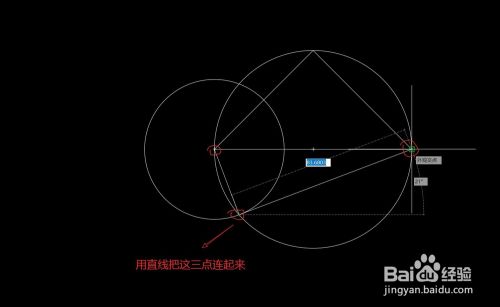

把图上三个画圈的点,用直线连起来,再删除辅助圆,如图
在图形下面画一条长100mm的直线,如图
用”AL“命令,选中除了100长的直线的其他图形,如图

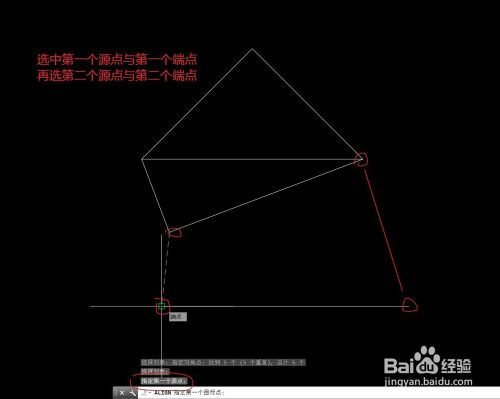

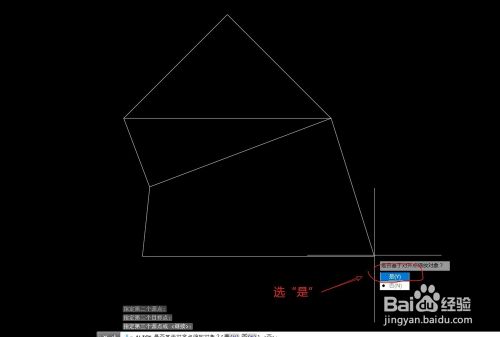

根据提示,源点一连接端点一,源点二连接端点二,如图
这个图形就画好了,把尺寸标好,就可以了,如图
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考!
