AutoCAD-如何规划图层
来源：互联网
2023-03-17 23:57:46 464
在AutoCAD中，图形中通常包含多个图层，它们就像一张张透明的图纸重叠在一起。在机械、建筑等工程制图中，图形中主要包括基准线、轮廓线、虚线、剖面线、尺寸标注以及文字说明等元素。如果用图层来管理，不仅能使图形的各种信息清晰有序，便于观察，而且也会给图形的编辑、修改和输出带来方便。
工具/原料
- 电脑
- AutoCAD 2008工程制图软件
方法/步骤
“图层特性管理器”对话框的组成，选择“格式”|“图层”命令，打开“图层特性管理器”对话框。在“过滤器树”列表中显示了当前图形中所有使用的图层、组过滤器。在图层列表中，显示了图层的详细信息。

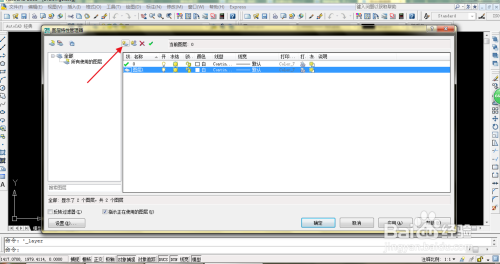

创建新图层，在“图层特性管理器”对话框中单击“新建图层”按钮 ，可以创建一个名称为“图层1”的新图层，且该图层与当前图层的状态、颜色、线性、线宽等设置相同。如果单击“新建图层”按钮 ，也可以创建一个新图层，且该图层在所有的视口中都被冻结。
设置图层颜色，新建图层后，要改变图层的颜色，可在“图层特性管理器”对话框中单击图层的“颜色”列对应的图标，打开“选择颜色”对话框。
设置图层线型，加载线型，设置线型比例。

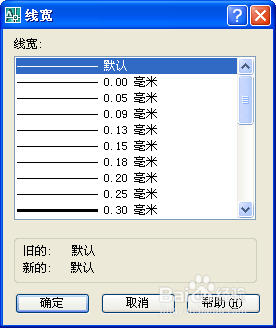

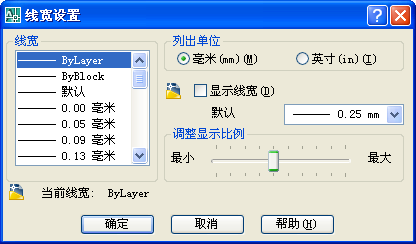

设置图层线宽，要设置图层的线宽，可以在“图层特性管理器”对话框的“线宽”列中单击该图层对应的线宽“—— 默认”，打开“线宽”对话框，有20多种线宽可供选择。也可以选择“格式”|“线宽”命令，打开“线宽设置”对话框，通过调整线宽比例，使图形中的线宽显示得更宽或更窄。
注意事项
- 喜欢可以点赞，分享哟。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
