如何用AutoCAD软件绘制六角螺母
来源：互联网
2023-03-17 23:57:50 363
我们运用AutoCAD进行机械制图的时候，经常需要绘制一些机械图形，很多新手刚开始都会感觉无从下手。下面小编给大家分享如何用AutoCAD绘制六角螺母，希望通过我的分享给新手一些CAD图形绘制的启发。
工具/原料
- AutoCAD
方法/步骤
打开AutoCAD软件，选择顶部下拉框的线条形状为细点划线，如下图所示
然后在绘图的区域我们用直线工具绘制一个十字形状，如下图所示，这一步主要是为了确定图形的中心位置
接下来我们将线条的形状转化为粗实线，如下图所示，粗实现主要是用来绘制图形边框用的
选择圆形工具，按住Shift键以十字交叉点为中心绘制两个圆形，如下图所示
接下来我们选择多边形工具绘制螺母的最外层边框，如下图所示，注意边框一定要贴紧最外层的圆，这样一个六角螺母就绘制好了
另外我们也可以通过工具选项板窗口快速绘制，如下图所示，打开工具选项板窗口
我们选择公制样例下面的六角螺母，直接将它拖拽到绘图区域即可，如下图所示

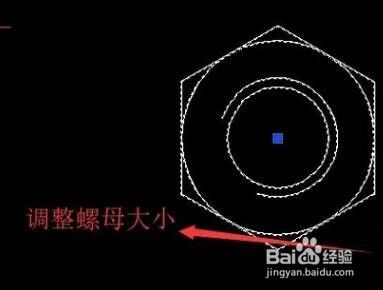

如果螺母大小不合适的话，我们可以点击右边的下箭头，选择M12或者M14来让螺母变大，如下图所示
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
