AutoCAD图层怎么设置及推荐配置
来源：互联网
2023-03-17 23:57:57 404
AutoCAD初学者喜欢将所有的图形、文字、标注、注释等内容画在同一个图层里面，这样做会给后期图纸维护修改带来很多不便。
通常我们建议，不同的线型，不同的元素放置在不同的图层，后续修改时，可以通过锁定以及隐藏图层等方式，提升修改效率。
本篇分享AutoCAD如何设置图层，以及通常我们需要定义的图层配置推荐。
工具/原料
- AutoCAD
步骤1：新建图层
点击图层工具栏中最左侧的“图层特性管理器”按钮。
（如果找不到图层工具栏，请参考引用经验调出图层工具栏）
9AutoCAD界面设置及锁定

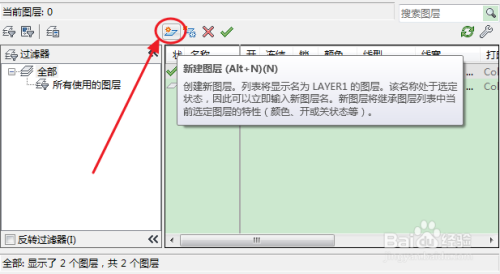

在弹出的图层特性管理器界面，点击“新建”图标。
图层区域就会多出一行名称为“图层1”的待编辑图层。
我们需要设置的依次为：“图层名称”“图层颜色”“线型”及“线宽”。
例如，我们设置一个绘制物体轮廓的图层：名称为“轮廓线”，图层颜色为“白”，线型为“continuous”即实线，线宽为“0.35mm”。
如果设置线型时，列表内没有我们需要的线型，则点击“加载”按钮。
在弹出的“加载或重载线型”对话窗内选择我们需要的线型即可。
步骤2：激活图层

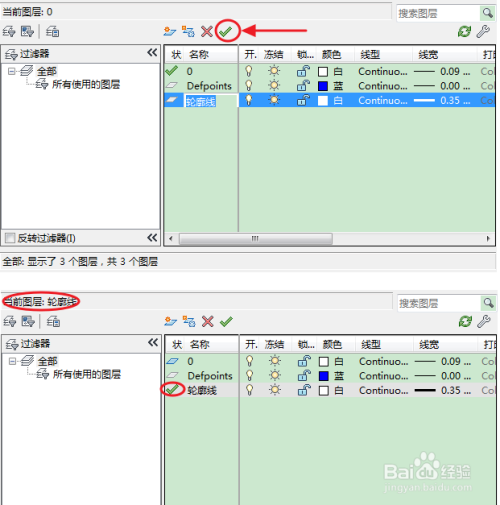

在图层特性管理器中，选中需要激活的图层，点击上方的“√”号，即可激活所选图层。激活后，图层名称前面会出现一个“√”号，左上角会显示“当前图层：×××”×××即为激活的图层。
另一个快捷方法：点击图层工具栏中图层下拉列表，选择需要激活的图层即可。
步骤3：推荐图层

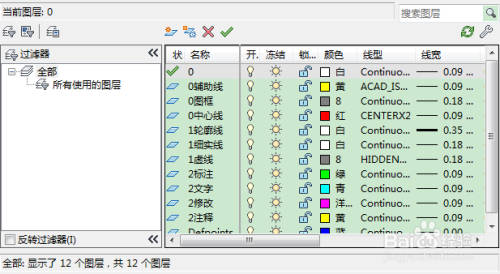

通常情况下，建议至少配置以下几个图层。
轮廓层：粗实线，绘制物体轮廓；
细实层：绘制剖面线等；
轴线层：绘制中心轴线，圆心标记等；
标注层：绘制尺寸标注等。
图层配置不同颜色，方便识别，设置不同线宽，打印出来便于审阅。
注意事项
- 设置了图层，绘图时，不同的元素就绘制在不同的图层，便于管理区分，养成良好习惯~
- 更多CAD技巧，关注作者其他经验~ CAD教程资料，可联系作者免费提供~
