本篇分享CAD绘图时,如何将一条线段分割:一是定距等分,一是定数等分,以及在等分线段的过程中可能遇到的问题。
为方便示例,我们先画一条长100 mm的线段。
点击【绘图】→【点】→【定数等分】。
光标会变成一个方框,并提示:选择要定数等分的对象。
用方框单击线段。
线段显示为选中状态,弹出命令框:输入线段数目。
输入我们需要的分段数目,例如“10”。
将线段放大就可以看到,在线段上出现了分布均匀9个点标记,定数等分完成。
点击【绘图】→【点】→【定距等分】。

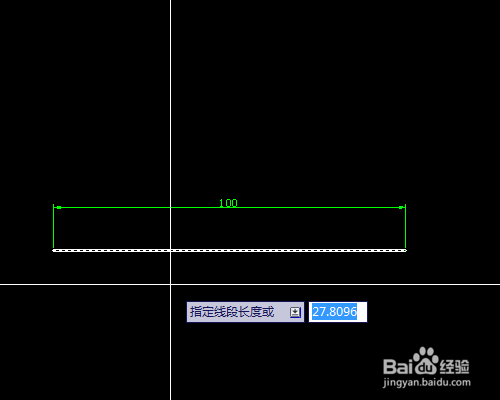

如同定数等分,同样出现方框形光标后单击线段,弹出的命令输入框内容变为:指定线段长度。这时则输入我们想要按多长一段来分割线段。
定距等分这里会有个分割方向的问题,如图,我们可以从左往右分割线段,也可以从右往左分割线段。这个方向完全取决于我们用方框形光标点击线段的位置!
线段分割时,很多人会遇到的一个问题是:明明我们已经进行了分割操作,可是线段上面什么标记都没有。
别急,这只是点的显示问题,实际上标记点已经存在,只需要设置下格式即可。

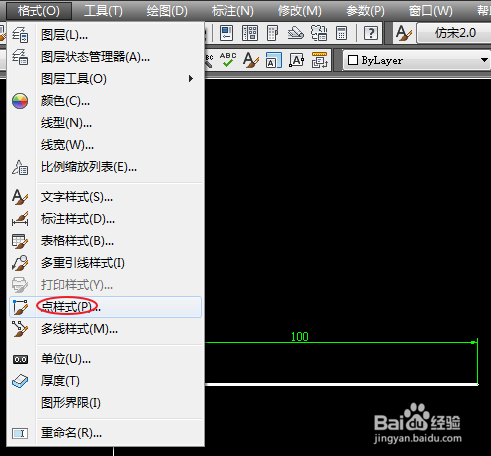

点击【格式】→【点样式】。
弹出的点样式设置对话窗内,选择我们需要的点样式,设置显示的大小即可。
设置后点击确定,我们就会发现,线段分割的点标记就会显示出来了。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考!
