AutoCAD怎么使用阵列绘图
来源：互联网
2023-03-17 23:58:05 303
本篇分享，AutoCAD绘制中，阵列的使用方法。
阵列用好了，有时候绘图会避免许多复制旋转操作，事半功倍。
为方便示例，我们画一个五角星作为操作对象。
工具/原料
- AutoCAD
方法1：矩形阵列

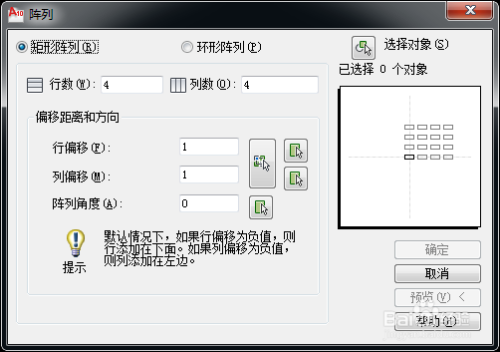

点击阵列命令图标，弹出阵列操作对话窗口。
勾选“矩形阵列”，输入我们需要阵列的行数、列数以及行间距和列间距。
点击“选择对象”左侧的图标，这时光标会变成一个方块。
框选我们需要阵列的对象，这里我们选择五角星。
（如何进行正确的框选动作，请参考引用的经验）
10AutoCAD如何框选（不同框选动作的区别）
框选完毕后，回车确认，回到阵列对话窗后，再点击确认。

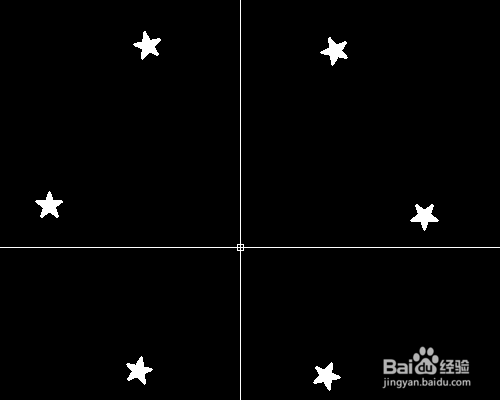

矩形阵列完毕，五角星被我们阵列成了3×5形式。
方法2：环形阵列
同样的，打开阵列对话窗。

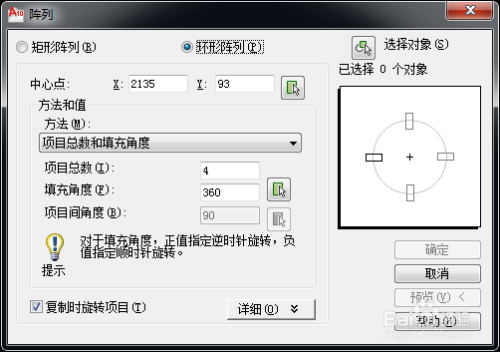

这时，我们勾选“环形阵列”

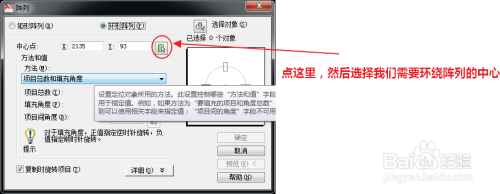

点击“中心点”右侧图标，光标在图纸上选择一个我们需要阵列的对称中心。
设置环形阵列的“方法”以及阵列数目、角度等信息。
这里有好几个选项，大家可自行尝试，这里选择按项目总数和填充角度阵列。
最后，跟矩形阵列一样，选择我们需要阵列的对象（即五角星），确认。
就可以完成环形阵列操作了。
注意事项
- 原创画图不易，如有帮助，还请点个支持，感谢~
- 更多CAD技巧，关注作者其他经验~ CAD教程资料，可联系作者~
