cad如何制作方形拼花图案
来源：互联网
2023-03-17 23:58:44 版权归原作者所有，如有侵权，请联系我们
前面我们已经了解了CAD软件如何制作圆形拼花图案。今天我们就来了解下cad如何制作方形拼花图案。
工具/原料
- AutoCAD 2013
方法/步骤

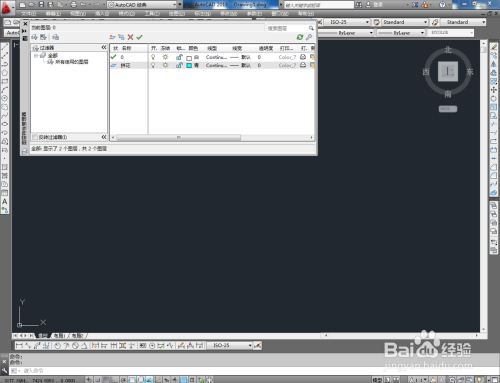

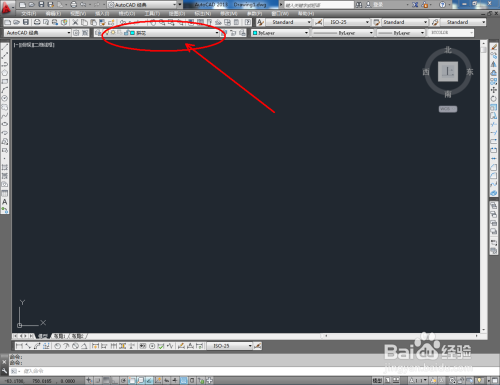

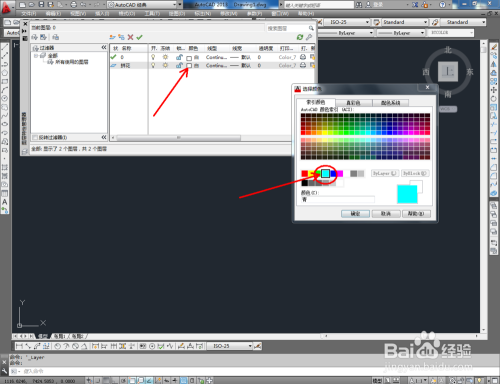

打开AutoCAD 2013软件，点击【图层特性管理器】，点击【新建图层】，将图层命名为：方形拼花。点击色块，按图示设置一个图层颜色，完成方形拼花图层的设置（如图所示）；

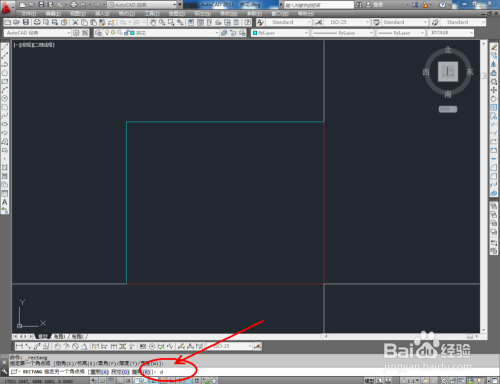

点击【矩形工具】，按图示在命令栏输入：d并按下空格键，输入长度数值：2000并按下空格键，继续输入宽度数值：2000并按下空格键
，完成矩形图案的绘制（如图所示）；

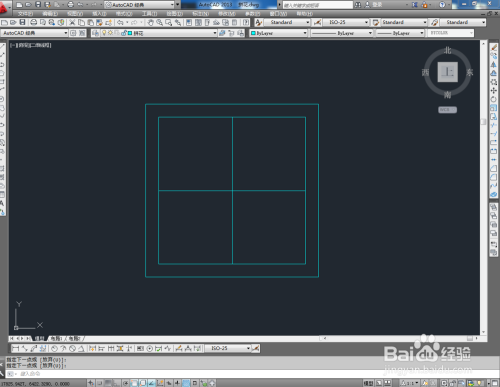

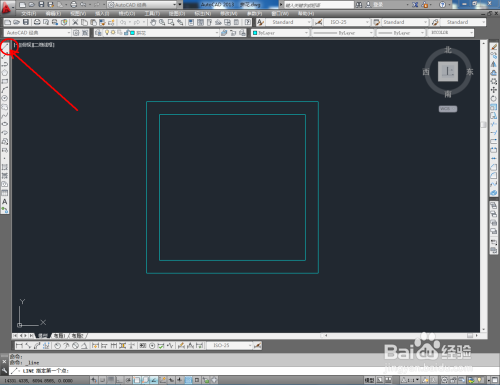

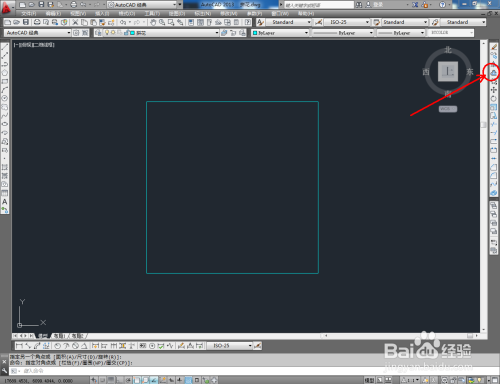

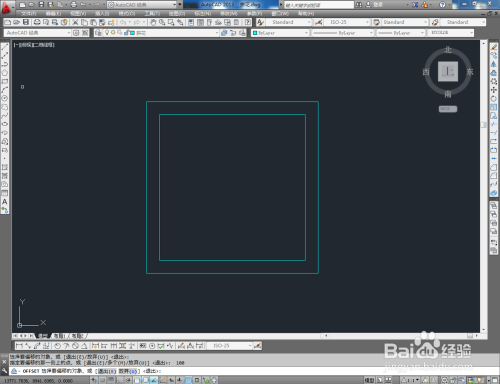

点击右边工具栏中的【偏移工具】，在命令栏输入偏移数值：100进行偏移操作。点击【直线工具】，按图示在作图区域绘制两条线段（如图所示）；

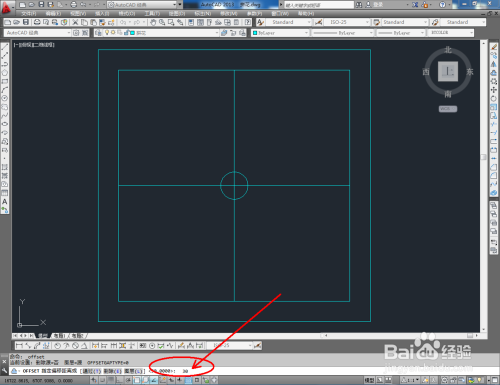

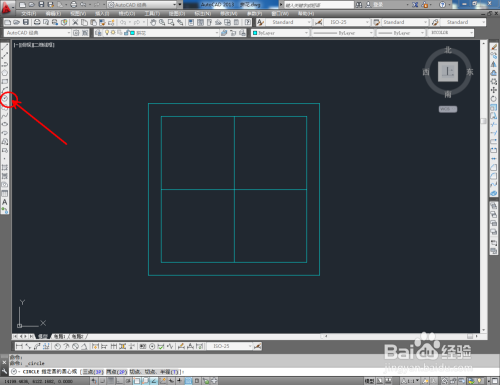

点击【圆形工具】，绘制一个半径为：100的圆形图案后，点击【偏移工具】，拾取图案，在命令栏输入数值：30进行偏移操作（如图所示）；

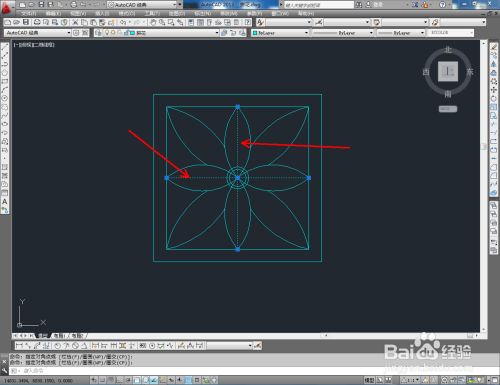

点击【圆弧工具】，按图示绘制一条圆弧图案后，点击【镜像】镜像出对称的另一条圆弧副本。点击【环形阵列】，以圆心为基点，在命令栏中输入：i并按下空格键确定后，输入数值：4，进行阵列操作（如图所示）；

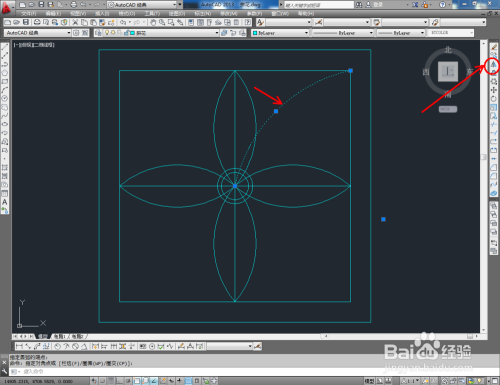

继续点击【圆弧工具】，按图示绘制另外一条圆弧图案后，同样点击【镜像工具】进行镜像操作。点击【修剪工具】，按图示对两条圆弧进行修剪。完成后，点击【环形阵列】，以圆心为基点，在命令栏中输入：i并按下空格键确定后，输入数值：4，进行阵列操作（如图所示）；
最后，将图示两条辅助线条删除，点击图案填充，为制作好的拼花图填充图案。到这里，我们使用cad软件制作的方形拼花图案便全部制作完成。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
