AutoCAD怎样画圆弧？AutoCAD圆弧的画法
来源：互联网
2023-03-17 23:58:54 版权归原作者所有，如有侵权，请联系我们
AutoCAD是一款十分好用的作图软件，适用于室内设计、建筑工程、机械零件等多种领域。今天介绍AutoCAD怎样画圆弧？
工具/原料
- 电脑
- AutoCAD 2016
方法/步骤

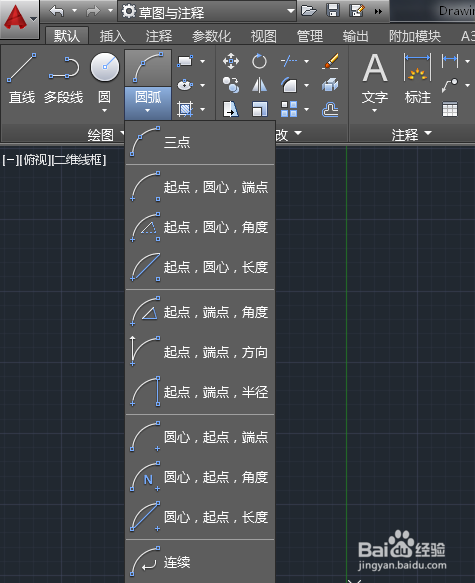

如下图所示，在AutoCAD中画圆弧的方法有11种，分别是三点、起点 圆心 端点、起点 圆心 角度、起点 圆心 长度、起点 端点 角度、起点 端点 半径、圆心 起点 端点、圆心 起点 角度、圆心 起点 长度和连续。需要在不同的情况下选择合适的画法。

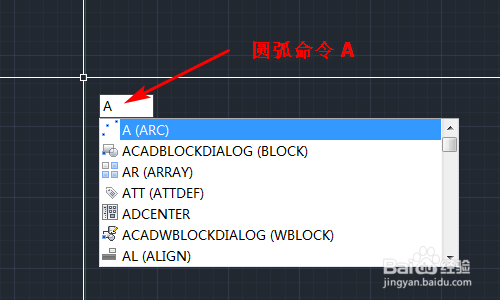

在AutoCAD中，圆弧的命令是A，在命令框中输入A，按空格键确认，开始画圆弧。

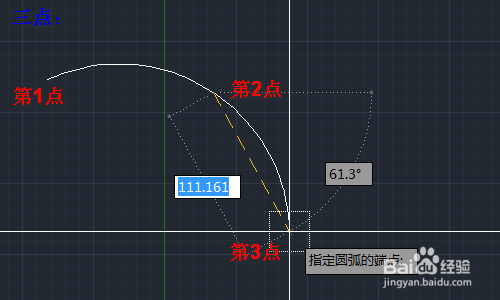

三点：输入命令A，按空格键确认，分别指定圆弧的三点。
起点 圆心 端点：输入命令A，按空格键确认，指定圆弧的起点，输入命令C，按空格键确认，指定圆弧的圆心，指定圆弧的端点。
起点 圆心 角度：输入命令A，按空格键确认，指定圆弧的起点，输入命令C，按空格键确认，指定圆弧的圆心，输入命令A，按空格键确认，指定圆弧的角度。
起点 端点 角度：输入命令A，按空格键确认，指定圆弧的起点，输入命令E，按空格键确认，指定圆弧的端点，输入命令A，按空格键确认，指定圆弧的角度。
起点 端点 半径：输入命令A，按空格键确认，指定圆弧的起点，输入命令E，按空格键确认，指定圆弧的端点，输入命令R，按空格键确认，指定圆弧的半径。
连续：连续画法是在最近一次画圆的端点上接着再画一个端点。
AutoCAD画圆弧还有其它的方法，这里就不一一介绍了，方法都比较类似。
