cad连续标注怎么用
来源：互联网
2023-03-17 23:58:55 398
我们在使用CAD画图的时候，画好了图需要标注，但是一个一个的标注太麻烦，我们需要怎们样才能连续的标注呢。
工具/原料
- CAD
- 标注
方法/步骤
我们打开CAD软件和需要标注的图形文件，打开之后我们输入快捷键“dli”确定，然后鼠标的光标就变了，我们只需点击需要测量的两个点标注就出来了。

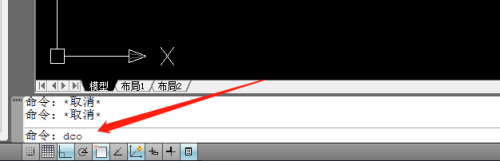

但是需要标注的线段太多，我们一个一个的去标注费时间不说，标出来的还不在一条水平线上，其实我们标注还有个命令就是连续标注的命令，快捷键是“dco”
我们执行“DLI”命令，然后再执行“dco”命令，当dco命令生效的时候，光标就会又出现一个和之前标注连接的标注，这个标注是光标移动到什么位置这个标注就量到什么位置，我们点击后面的线段标注就确定量到这个位置。
但是上面点击了之后，光标的标注还是没有消失，我们还可以直接点击后面的线段，那么这段的标注也会显示，我们可以连续点击后面的线段就可以全部的标注了。
这里我们前面执行一次“dli”命令就行，然后执行“dco”命令就会有连续标注。如果是之前的标注，我们没有在DCO前面执行DLI命令。那么DCO也能和任意的标注产生连续标注的关系。

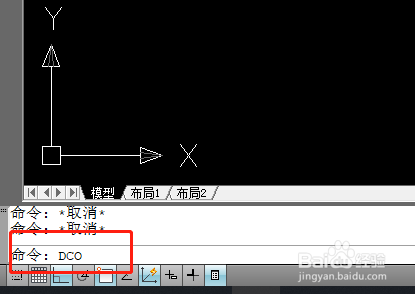

我们直接执行“dco”命令，然后在dco命令下再执行“s”命令。光标就变成一个正方形的选择光标了，我们选择需要建立连续的标注就可以直接点击图形就可以连续标注了。
注意事项
- 这里连续标注的快捷键是DCO,会自动的关联前一个DLI命令。
- 不想关联前一个DLI命令，那么就在dco命令下执行s命令，选择需要关联的标注。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
