CAD怎么标注标高符号？
来源：互联网
2023-03-17 23:59:00 版权归原作者所有，如有侵权，请联系我们
CAD中常常需要标注标高，那么标高符号如何制作如何操作，今天小编就教大家CAD怎么标注标高符号。
工具/原料
- 电脑
- CAD
方法/步骤
如图：用直线绘制出一个标高符号；
点击工具栏中“绘图--块--定义属性”；
在定义属性界面，模式选择“验证”、写入快的属性，文字高度根据实际图纸比例填写；
根据提示，插入点为横线的中上部（此操作插入的为标高数陵兼值的区域）；
在命令行蹲晃输入WBLOCK命令，点击键盘回车键“ENTER”;
在写块界面，点击“拾取点”；
选择标高符号的尖点为基点，点击回车键“ENTER”；
在写块界面，点击“选择对象”；
如图，框选绘制好的标高符号，点击回车键“ENTER”；
输入图块名称并指定路径，点击“确认”陕攀没；
在工具栏中，点击“插入--块”；
在插入块界面，点击“浏览”；
找到刚才保存的块“标高1”点击“打开”；
核实插入快的名称后，在插入界面，点击“确定”；

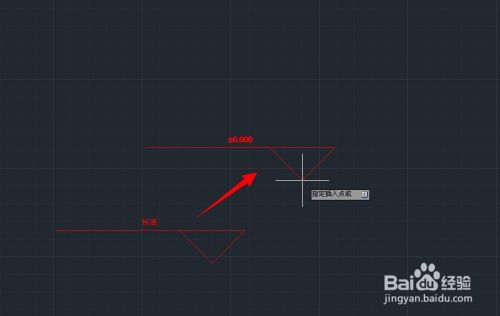

在CAD中指定标高位置，点击鼠标左键；
如图：输入坐标值；
如图所示：CAD中已标注标高符号。
注意事项
- 注：标注文字高度需根据CAD图纸比例放大。
- 注：以上步骤用AutoCAD 2012演示。
