CAD如何制作可以拉伸的块
来源：互联网
2023-03-17 23:59:01 版权归原作者所有，如有侵权，请联系我们
我们在使用CAD绘图的时候，一般都会新建块。但是有时候我们的绘图场景和第一次键块的尺寸不一样，但是图形的样子是一样的。那么这个时候就要在建块的时候设置动态可以拉伸的块了，方便以后的使用。
工具/原料
- CAD
- 块编辑
方法/步骤
为了方便演示，我们以图中的图形来开始设置。我们设置一个可以向右手边拉伸的动态图块，就是图中显示的箭头方向。
我板娃们在设置动态图块之前，先得把这个图形成块，我们选择这个图形，然后快捷键”B“把当前的图形成组，我们取个名字，动态图块。然后点击确定
成块了之后，我们点击软件上方菜单栏的”工具“，然后在出现的下拉菜单找到”块编辑器“设置选项，然后就会出现编辑块的名字列表。我们选择块双击也是可以出现块编辑的名字列表的。

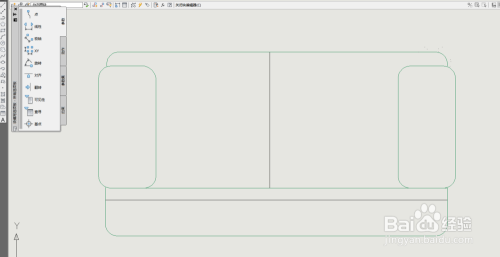

选择开始我们命名的“动态图块”点击确定，就会出现在块编辑的界面。如图所示，我们点击界面左侧的块编辑选项板里面的线性，在参数里面。

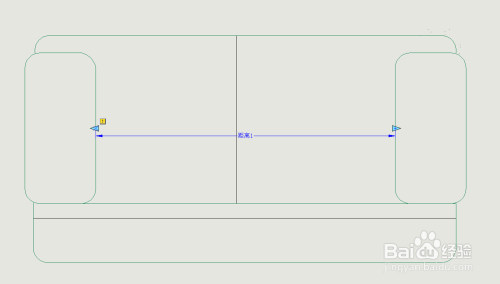

点击颂毙线性之后，我们标记可以拉伸的位置，这个和尺寸的标注方式差不多的。我们这个沙发再长也只是座位有变动，所以我们沙发的扶手是没有选择的。

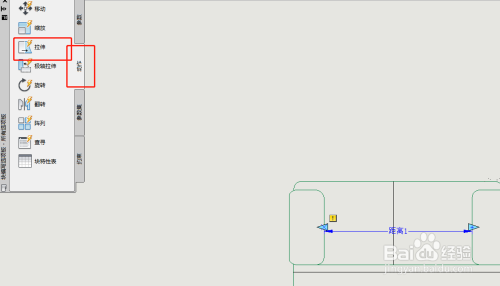

这个时候我们有了拉伸的区域，再次的找到左侧的块编辑选项板，点击里面的动作选项，在动作的选项里面找到拉伸，前面的都是为了这重要的一步做铺垫。

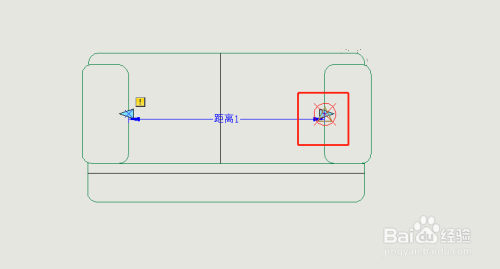

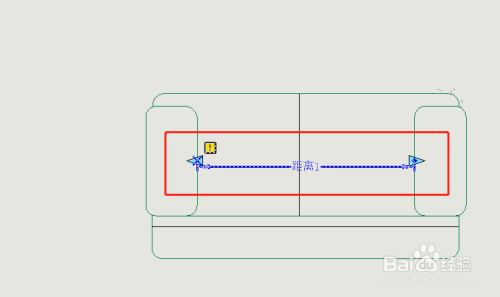

点击拉伸之后我们选择步骤5标记的拉伸区域，然后鼠标变成了选择角点，我们点击右侧的点，因为我们霸番包设置的是向右侧拉动。

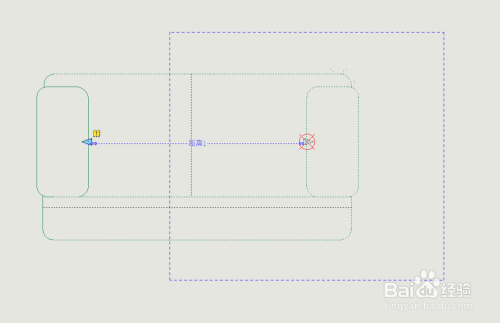

上一步选择了角点之后，鼠标又会发生变化，我们这个时候直接在需要拉伸的区域画个矩形的框就行，这个时候的鼠标可以直接画框的，出现的框是蓝色的。如图
上一步之后，鼠标光标又变成了选择的光标，我们选择沙发右侧的图形就行，如图，不要全部的选择了，只选择一边。选择之后点击空格或者回车就行，我们的图上就会出现拉伸的标记。

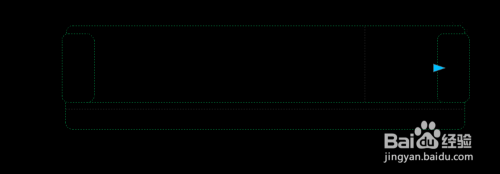

我们点击退出块编辑的界面，提示我们保存还是不保存，这个肯定是保存的，不让上面操作的白费了。点击保存后就会出现在开始的界面，我们就会发现，这个图块可以拉伸了。
注意事项
- 步骤9的时候注意图中的选择要没有断线，是完整的一根，不然后面拉伸中间会出现空白的。
