CAD中如何画剪刀
来源：互联网
2023-03-17 23:59:04 版权归原作者所有，如有侵权，请联系我们
CAD可以画很多图形，只要有尺寸，，给大家介绍一个剪刀的图形画法
工具/原料
- CAD软件
方法/步骤

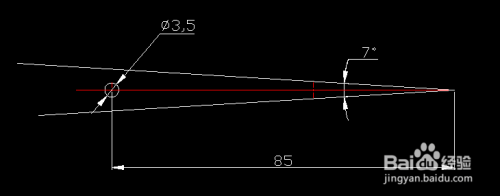

1、任意画一条直线（长度大于85）为辅助线
2、旋转（RO）——基点为直线的右侧顶点——复制（C）——角度为3.5度
3、镜像（M）——对象为3.5度直线——对称轴为直线
4、圆（C）——捕捉旋转基点为端点，鼠标左移——输入距离85（对象追踪打开）
5、确定圆心后输入直径ø3.5

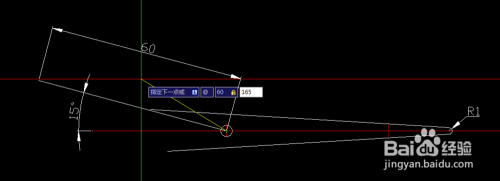

1、直线命令（L）——捕捉ø3.5圆心为起点——输入@60165——空格
2、将7度的两直线倒圆角（F)——半径为R1
注意：这个15度的斜线有很多方法，就不一一赘述了，这个是简单快捷的方法
再说一个方法，可以先画好角度，长度60可以使用命令（LEN-T)确定
1、以60直线右侧顶点为圆心
2、圆（C）——输入直径16/22——分别画出圆
3、偏移（O）——对象为60直线——距离为1.75（双向偏移—）
1、镜像(M)——对象为刚刚画的16/22圆和偏移好的俩直线——对称轴为第一步骤中所画的辅助线
注意：图形可以先修剪后才镜像，可以少修剪一点

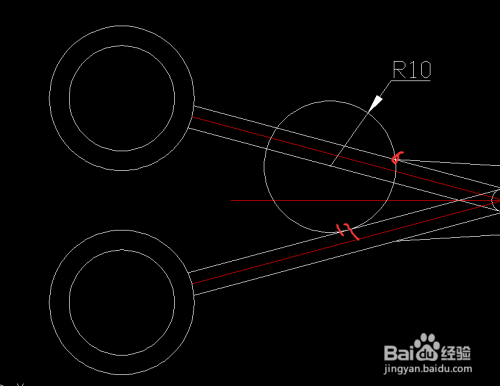

分析：图形中R10的圆弧与直线相切，而且还过了那个交点
1、圆（C）——圆心为俩直线的交点——半径为R1
2、偏移（O）——对象为分析中的直线——距离为1
3、圆（C，相切，相切，半径）——与R1圆和直线相切——半径为R9
4、偏移（O)——对象为R9圆——距离为1（方向往外侧）
5、修剪掉多余的直线和圆
6、根据图形标注尺寸——倒角R14

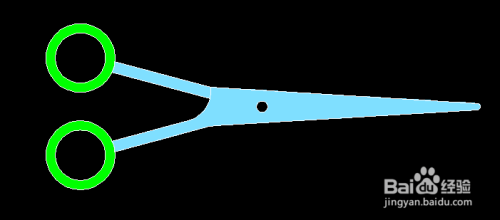

1、删除多余的辅助线
2.喜欢的还以填充颜色
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
