CAD如何添加打印样式、打印线型
来源：互联网
2023-03-17 23:59:16 498
AutoCAD中，可以通过设置不同的打印样式、打印线型，将图纸导出打印成不同的效果风格。
工具/原料
- AutoCAD 2014
- 设备、系统：Lenovo ideapad 500；Windows 10
添加打印样式
开启AutoCAD，打开图纸，按下打印命令快捷键：Ctrl P。
点击打印样式表，在弹出的打印样式中，点击新建。

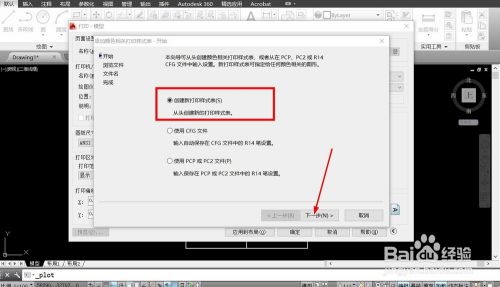

选择创建新打印样式表，点击下一步。

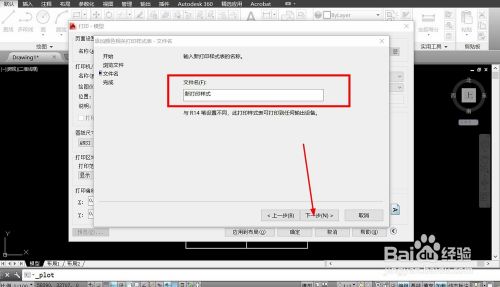

输入新打印样式的名称，点击下一步。

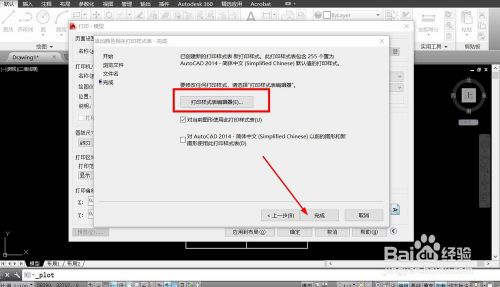

点击打印样式表编辑器，可以编辑打印线型等属性。
点击完成，即可创建新打印样式。
设置打印线型

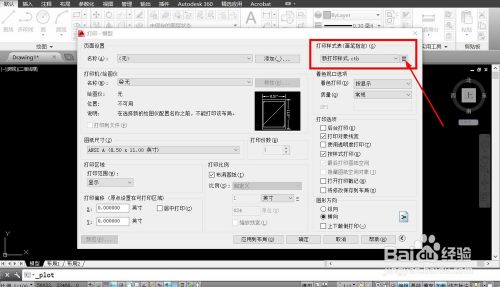

完成创建后，在打印窗口选择新建的打印样式，点击右侧的编辑按钮。
进入到打印样式表编辑器，在编辑器右侧，可以设置打印线型。
左侧选择需要设置的线条颜色；右侧调整线型、线宽等属性。完成后点击保存并关闭。
方法总结
新建打印样式：
1，按下Ctrl P，点击打印样式表，点击新建。
2，选择创建新打印样式表，设置文件名称。
3，点击完成，完成新打印样式创建。
设置打印线型：
1，选择打印样式表，点击右侧的编辑按钮。
2，在编辑器左侧选择颜色，右侧设置打印线型等属性。
3，点击保存并关闭，完成线型设置。
注意事项
- 打印样式最好与图层颜色配合编辑使用。
- 不同线型最好和图纸内容对应，方便识图。
- 提前备份图纸，避免数据丢失。
