CAD怎么修改设置线宽
来源：互联网
2023-03-17 23:59:19 469
在使用AutoCAD 2014工作时会遇到各种各样的问题，比如需修改设置线段的线宽。那么如何进行操作呢？下面小编与你分享具体步骤和方法。
工具/原料
- AutoCAD 2014
方法/步骤
启动AutoCAD 2014辅助设计软件，如图所示。选择"默认→绘图"功能区。点击"多线段"图标。

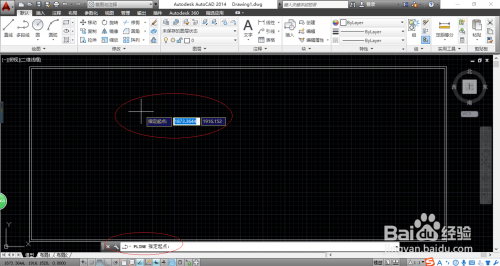

如图所示,命令窗口显示"PLINE 指定起点"。拾取多线段的起点，单击鼠标左键确认。
命令窗口显示"PLINE 指定下一个点或[圆弧(A) 半宽(H) 长度(L) 放弃(U) 宽度(W)]"，如图所示。拾取多线段的下一个点，单击鼠标左键确认。
如图所示,命令窗口显示"PLINE 指定下一个点或[圆弧(A) 闭合(C) 半宽(H) 长度(L) 放弃(U) 宽度(W)]"。输入字母"A"，按回车键确认。
命令窗口显示"PLINE 指定圆弧的端点或[角度(A) 圆心(CE) 闭合(CL) 方向(H) 半宽(H) 直线(L) 半径(R) 第二个点(S) 放弃(U) 宽度(W)]"，如图所示。输入字母"W"，按回车键确认。
如图所示，命令窗口显示"PLINE 指定起点宽度"。输入数值"0"，按回车键确认。
命令窗口显示"PLINE 指定端点宽度"，如图所示。输入数值"50"，按回车键确认。

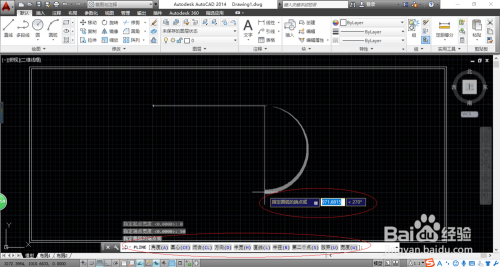

命令窗口显示"PLINE 指定圆弧的端点或[角度(A) 圆心(CE) 闭合(CL) 方向(H) 半宽(H) 直线(L) 半径(R) 第二个点(S) 放弃(U) 宽度(W)]"，如图所示。拾取圆弧的端点，单击鼠标左键确认。
如图所示，命令窗口显示"PLINE 指定圆弧的端点或[角度(A) 圆心(CE) 闭合(CL) 方向(H) 半宽(H) 直线(L) 半径(R) 第二个点(S) 放弃(U) 宽度(W)]"，如图所示。输入字母"L"，按回车键确认。

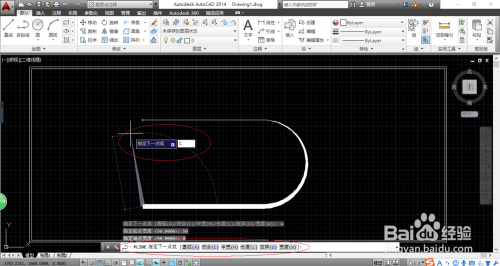

命令窗口显示"PLINE 指定下一个点或[圆弧(A) 闭合(C) 半宽(H) 长度(L) 放弃(U) 宽度(W)]"，如图所示。拾取多线段的下一个点，单击鼠标左键确认。
如图所示，命令窗口显示"PLINE 指定下一个点或[圆弧(A) 闭合(C) 半宽(H) 长度(L) 放弃(U) 宽度(W)]"。输入字母"W"，按回车键确认。
命令窗口显示"PLINE 指定起点宽度"，如图所示。输入数值"50"，按回车键确认。
如图所示，命令窗口显示"PLINE 指定端点宽度"。输入数值"0"，按回车键确认。
命令窗口显示"PLINE 指定下一个点或[圆弧(A) 闭合(C) 半宽(H) 长度(L) 放弃(U) 宽度(W)]"，如图所示。输入字母"C"，按回车键确认。
如图所示，完成设置多线段线宽的操作。本例到此结束，希望对大家能有所启发。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
