AutoCAD怎么自定义制作‘块’
来源：互联网
2023-03-18 00:00:05 76
AutoCAD绘图时，自定义一些块文件，有时候会带来很多方便。
本篇分享怎么自定义块，以形位公差基准为例。
工具/原料
- AutoCAD
方法/步骤

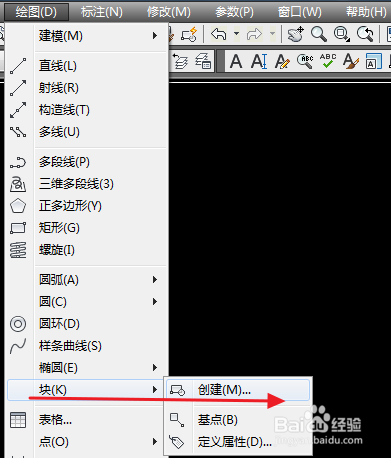

点击创建块命令。
命令路径：绘图--块--创建，进入块创建对话窗。
块文件命名。
在名称下的文本框内，填入块名称，方便识别。
打开块编辑器。
勾选“在块编辑器中打开”，点确定，弹出窗口选择“继续”，进入块编辑器。
绘制块文件图形。
在块编辑器内，绘制块文件图形，注意绘图大小要符合实际，不能随意绘制。
块属性设置。
点击块编辑器顶部的“属性”图标，打开属性定义卡，设置块的属性。
这里主要填写“标记”“提示”以及“默认”，指定文字大小。

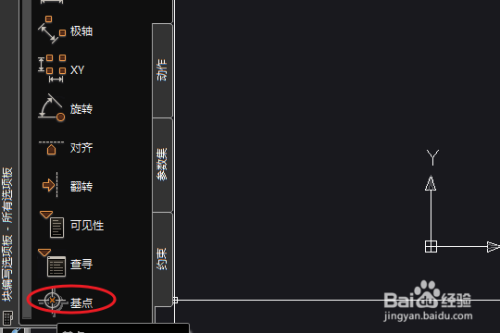

指定块基点。
为块图形指定基点，方便插入时有一个准确的参考位置。
完成后，点击关闭块编辑器，提示时选择保存。
验证块文件效果。
点击插入块，选择刚创建的块文件名，插入到绘图窗，确认是否有误。
注意事项
- 块属性设置多多摸索，多尝试各个属性的作用。
