CAD三维建模——圆拉手制作教程
来源：互联网
2023-03-17 23:50:20 版权归原作者所有，如有侵权，请联系我们
CAD三维建模——圆拉手制作教程详解。
工具/原料
- 电脑适用任何机型
- windows7/8/10
- AutoCAD2013
方法/步骤

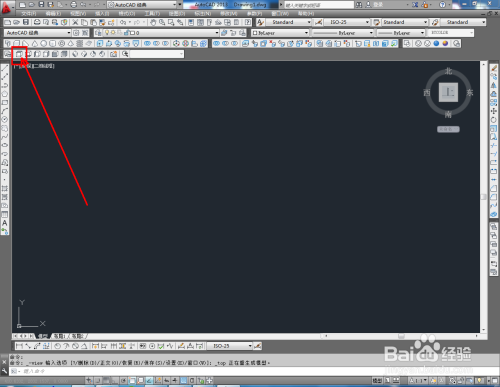

打开AutoCAD 2013软件，进入软件作图界面；

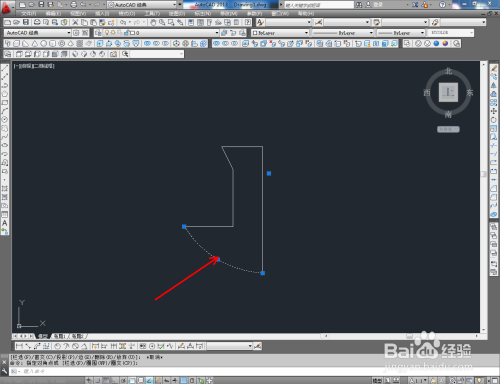

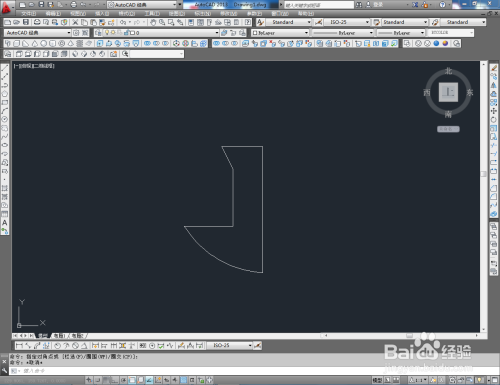

切换到俯视图，点击【多段线工具】按图示绘制出一个多段线图案后，点击【圆弧工具】按图示绘制一条圆弧将多段线两端点连接起来，生成圆拉手截面图案（如图所示）；
点击【面域工具】，按图示框选整个图案并按下空格键确认，生成截面面域图案；
点击【西南等轴测】切换到西南视图后，点击建模工具栏中的【旋转工具】，选中截面图案并确定好旋转轴后，在命令栏中输入旋转角度：360并按下空格键确认，生成圆拉手模型；

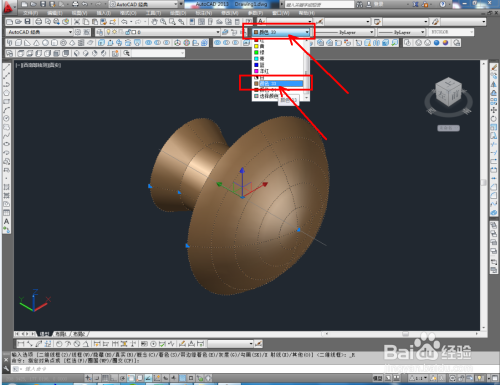

切换到实体显示样式后，点击【颜色控制】按图示为圆拉手模型设置好颜色即可。以上就是关于CAD三维建模——圆拉手制作方法的所有介绍。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
