如何在CAD墙线中插入窗部件
来源：互联网
2023-03-17 23:51:25 版权归原作者所有，如有侵权，请联系我们
CAD软件，经常用来绘制建筑图纸，在各种建筑图纸中，墙体起到了重要的分割作用，并且在墙体中，还有这各种门窗部件，使得墙体拥有各种各样的信息。而最主要的就是在墙中插入门窗，下面我们就来看看如何在墙线中插入窗。
工具/原料
- CAD。
- 建筑图纸。
方法/步骤
首先，打开天正绘图和CAD绘图软件，进入绘图页面。此时图纸上只有一个系统坐标，我们先绘制基本墙体。

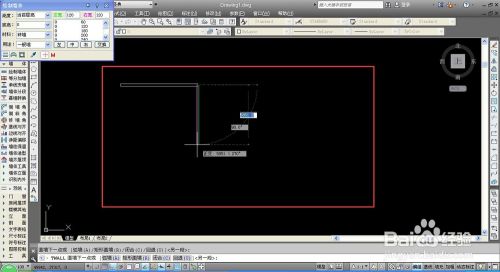

点击“墙体——绘制墙体”开始进行墙体的绘制，在绘制时，使用F8键可以进行垂直锁定，能够确保墙体之间互相垂直。
进行垂直锁定后，即可随意进行墙体的绘制，完成一个完整封闭的墙体即可，完成墙体后，下一步即可开始插入窗户等其他部件。

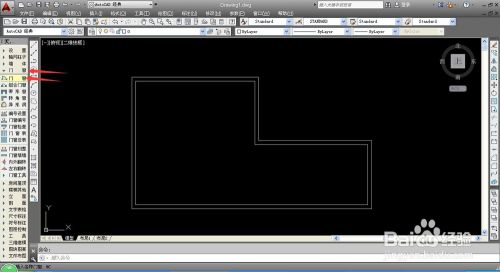

进行窗户的插入，在左侧工具栏中选择“门窗——门窗”，进行插入门窗工具的选择，系统会自动弹出设置窗口，以供用户进行具体设置。
在弹出的门窗设置窗口中，在下方的快捷设置按钮中，选择“窗”，设置成为插入窗，相应的设置内容就会发生变化。
设置插入窗后，窗口中的图片样式就会变成窗户的图片，并且更换成窗户的各种属性设置，用户即可进行窗户属性的设置。
在相应的输入栏中，即可进行窗的长，宽，厚度等设置，点击窗的图片样式，还可以进入窗户样式的选择页面。
完成窗户属性的设置后，将鼠标移动到墙线上，即可看到系统提示性的窗户线条，此时显示为白色，也就是未确定的窗户。
选择好位置后，单击鼠标，系统就会在相应位置输出窗户，此时显示为蓝色，也就是已经确定的窗户，这样我们就完成了一个窗户的插入。
在水平墙线和竖直墙线都可以进行窗户的插入，鼠标移动到墙线上时，系统就会自动出现窗户的提示线条，方便用户在绘图时做出决定。
再插入窗户时，会有窗户的标号，当用户在墙线的内线放置窗户时，窗户的标号会自动输出在墙外侧；当用户在墙线的外侧放置窗户时，窗户的标号会输出在墙内测。
窗户可以自由的放置在任何墙线上，在练习时可以随意的进行窗户的放置，但是在标准的图纸绘制时，应该严格按照图纸要求进行绘制。
注意事项
- 在进行练习时，可以尝试多种设置，可以帮助熟悉绘图模式。
- 原创经验，未经许可，禁止转载，谢谢支持。
