如何使用CAD绘制标高，正负0标高
来源：互联网
2023-03-17 23:51:28 版权归原作者所有，如有侵权，请联系我们
在建筑图纸中，为了方便施工，在建筑图纸中，会添加标高注释，来说明建筑物的地形关系和部分高度关系，其中“±0.000”的标高是非常重要，是表示建筑首层高度的重要标识，但是很多用户发现CAD中无法使用键盘输入“±”。
下面，我们就来看看CAD中，如何进行“±”的输入，下面我们就来看看如何使用autoCAD绘制标高以及输入特殊“±”。
工具/原料
- CAD，天正绘图
- 建筑标高
方法/步骤
首先，我们开启天正绘图和CAD绘图，我们开启我们需要标注的图纸即可进行标注，天正制图有对应的命令进行标高绘制，方便图纸的成型。
我们可以在左侧天正制图工具栏中选择绘图命令“符号标注——标高标注”，系统会弹出对应的设置窗口，设置完成后点击确定，即可进入标高绘制。
在标高标注的设置窗口，我们可以选择标高的样式以及其他信息，系统默认标高会以图纸自带的坐标轴为参照点，进行标高标注。
我们确定合适的位置后，点击鼠标，即可确定位置，拉动鼠标上下可以确定数字的标注方向，确定后再次点击鼠标即可确定标注方向。
标高标注的方向和位置确定后，我们开始设置标注的长度，拖动鼠标即可调整线的长度，完成后点击鼠标，即可确定并输出标高，确定的标高标注为绿色线条。
由于多数情况，我们只使用CAD绘制平面图，因此标高数字基本都需要进行修改，我们可以先在需要的位置进行标注，完成标注后，按下空格键即可退出标高标注的命令。
开始修改标注数据时，我们只需要双击标注数字，即可自动进入标注的修改命令，可以自行输入相关的数据信息进行修改。

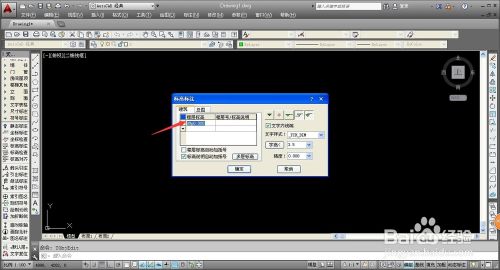

如果需要输入“±0.000”的标准标注，我们则需要双击标高标注图形，进入标注的设置窗口。
在“楼层标高”一栏中，输入“%%p0.000”，完成后点击确定。

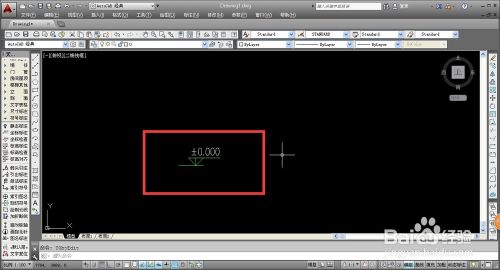

确定标高的修改后，我们就会自动回到绘图页面，可以看到修改的标注显示并非%%p0.000，而是“±0.000”的标准标注。
后续的所有标高标注都会以“±0.000”的标高点为标准进行标注。
注意事项
- 在进行CAD绘图时，标高标注在立面图中经常使用。
- 原创经验，未经许可，禁止转载，谢谢支持。
