CAD绘制矩形倒角
来源：互联网
2023-03-17 23:54:18 327
在这里向大家传授一招可以轻松快速的绘制出矩形倒角的方法，而不用先画好矩形再一步一步的倒角，节约了许多时间。
工具/原料
- Auto CAD2004以上
方法/步骤
首先让我们打开软件，进入“Auto CAD经典界面”。
然后开始绘制矩形，矩形的绘制有两种方法，点击左侧工具栏的图标或者直接输入公式“rec”再按空格键。
进入了矩形绘制界面后，关键来了，根据下方命令的提示输入字符，现在是倒角的学习，我们直接输入“C”后空格确定。

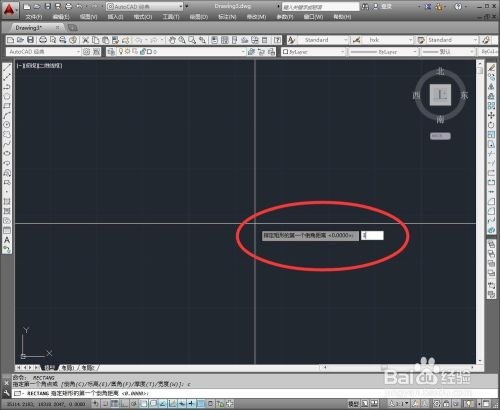

后面我们就开始绘制简易倒角啦，首先它会提示你输入第一个倒角距离，在这里我输入的是“3”。
接着要我们输入第二个倒角的距离，这里的数值决定了你的倒角是否规整，接着输入“3”，你会看到一个四角倒角为3的漂亮矩形。输入其它值，你会发现倒角比较凌乱。
我们将倒角值指定完成，接下来就开始画矩形了，矩形的两种画法可参照我的其它经验，这里就随意点击一个位置。

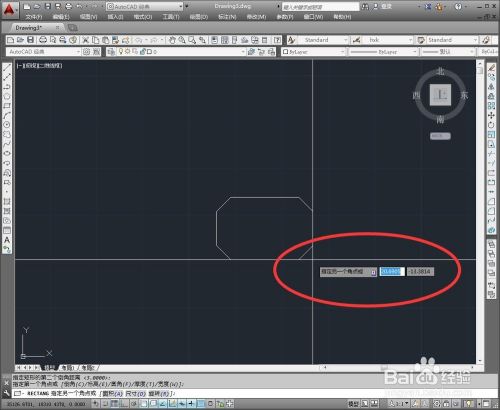

拖动鼠标，这时我们看到，有着整齐倒角的矩形就出来了，现在我们指定第二点的位置。完成这个矩形。
现在我们完成了，横竖倒角值为3的矩形，是不是比较简单呢？
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
