cad折断线怎么画
来源：互联网
2023-03-17 23:54:19 版权归原作者所有，如有侵权，请联系我们
当我们做平面或者工业制图的时候，就会用到“折断线”。用来表示线段出现了切断。但是CAD中并么有这个工具。那么我们怎么用CAD画出“折断线”呢？一起起来看看吧！
方法/步骤
首先我们打开我们的CAD软件。（我这里使用的是2016版本。当然其他版本也可以使用这个方法）。
打开软件后我们按下快捷键L，选择直线。然后在图纸界面画一条直线。
然后我们接着直线画出一条偏角的"Z"字母。再连续拉出一条直线。然后右键点击。选择确认就可以了。
这时我们可以看到”折断线“已经做好了（好像有一点小丑，嗯哼。）

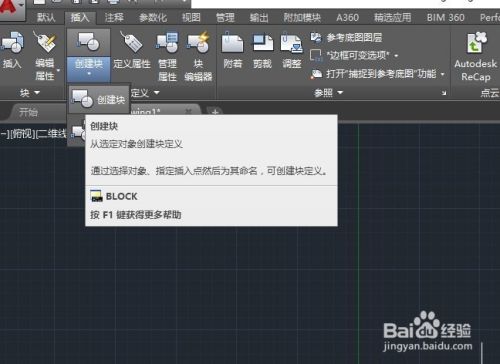

也许会有人说每次都要做好麻烦，我们可以把他编辑成块就可以了。点击旁边的”插入“选项。
然后我们选择创建块，然后我们填写定义块的属性。定义完成后。用框选选取我们刚刚制作的“折断线”
当“定义块”的旁边出现我们刚刚的图片时就说明我们定义成功了。直接点击“确定”就可以了。

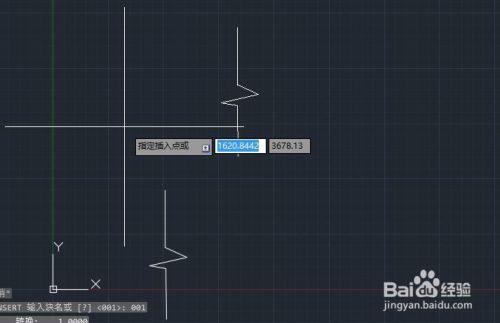

我们就可以直接按下“块”的名称，就可以调出“折断线”了。希望可以帮到你。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
