CAD进阶之参照旋转
来源：互联网
2023-03-17 23:54:19 版权归原作者所有，如有侵权，请联系我们
进阶篇，旋转技法更深层次的应用，不用输入任何角度，只要拥有参照物就可以旋转至相同的角度，很便利的技巧。
工具/原料
- Auto CAD2004以上
方法/步骤
首先打开软件，进入绘图界面。这边的示例是一只奶油冰棍，将奶油冰棍旋转到红线位置上，然而我们并不知道角度，这时就需要参照旋转技法了。
首先让我们进行旋转状态，直接键盘输入命令“ro”后按空格键确定，或者在右边工具栏的“旋转”按钮，推荐命令输入法。
进入旋转状态后，开始指定旋转的对象，这里我们从右到左来半选这个冰棍后，按空格键确定。
之后会让我们来确定旋转的基点，指定冰棍上竹棍部位的一点为基点后空格键确定。

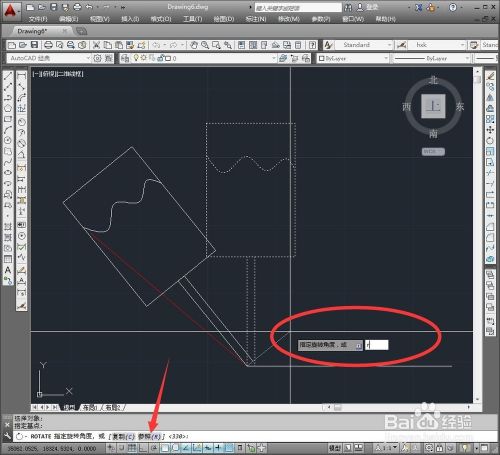

然后会让我们指定旋转角度，这时提示栏下面会有选择分支，我们输入“r”来进入参照旋转状态。

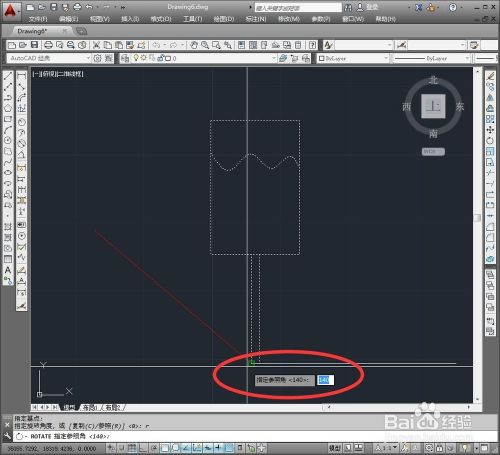

现在会要我们指定参照角的两点，我们可以选择要旋转至红线上冰棍的一边。接下来我们选中冰棍低端的一点。
然后指定参照边的第二点，选择跟低端一个直线的另外一点。
接着就让我们来指定新的角度，不需要输入如何数值，只要在红线上单击鼠标左键即可。

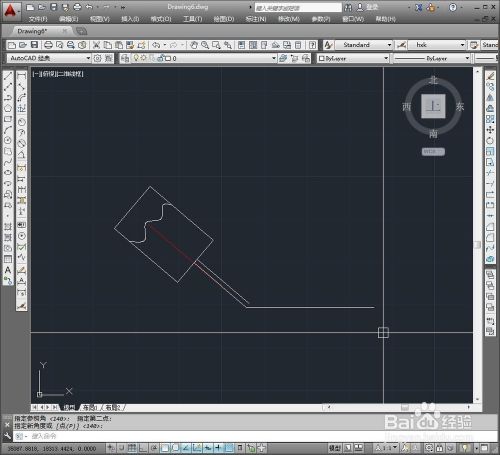

现在我们就完成了参照旋转，不需要角度值，只要有想要偏转的角度并拥有参照物，就可以使用该技法。
以上方法由办公区教程网编辑摘抄自百度经验可供大家参考！
